具有放线、诱捕、起线、卷线和脱鱼诸功能的自动钓鱿机械。主要由绕线卷筒和安装在箱体内的放线过载保护装置、防加速装置、缓冲装置、水深控制装置与自动换向装置等组成。绕线卷筒分置机架两侧，由若干个小管排列在菱形的两侧板间组成（见图）。起线卷绕时，呈不均匀速度，以产生抖动，提高钓捕效果。变速器使起线速度可在一定范围内无级调节。过载保护装置装在变速器的输出端，由摩擦片与空套的链轮等组成，通过调整弹簧，可对链轮产生一定的摩擦力矩。当钓具过载、摩擦片打滑时，链轮与卷筒停转，可免拉断钓线。防加速装置装在轮轴左链轮内。链轮内孔为内棘轮，飞轮座固定于轴上，上装棘爪，随轴转动。若放线加速度使飞轮座超出链轮允许转速时，棘爪将推动链轮一起加速。由于链轮受到链传动装置恒定转速的限制，故放线速度被限制在允许范围内。缓冲装置由片式弹簧组成，装在轮轴右链轮与缓冲连接套之间，可吸收放线结束时的减速冲击和放线起动时的加速冲击。水深控制装置由调节螺杆、限位螺母及水深指针等组成。调节螺母的位置即为设定的钓捕水深位置。螺杆上有一拨叉随动，相应控制换向装置内换向螺杆上的移动套，实现自动换向。自动换向装置由换向螺杆上的空套链轮、移动套、弹簧、固定链轮和往复螺母等组成。当移动套右移时，勾头键被弹出，通过凸块与螺杆上的空套链轮结合转为起线，螺杆上的螺母开始左移，直至通过弹簧迫使移动套左移时，键被压入转为放线。移动套带动水深控制装置的拨叉和调节螺杆向左滑移回原位。钓机还配有导轮、托网和支架等，支架支持导轮和托网伸出船舷。导轮通过往复螺杆左右移动，使钓线与钓钩能均匀绕到绕线卷筒上。托网接收进入导轮时脱钩落下的鱿鱼。

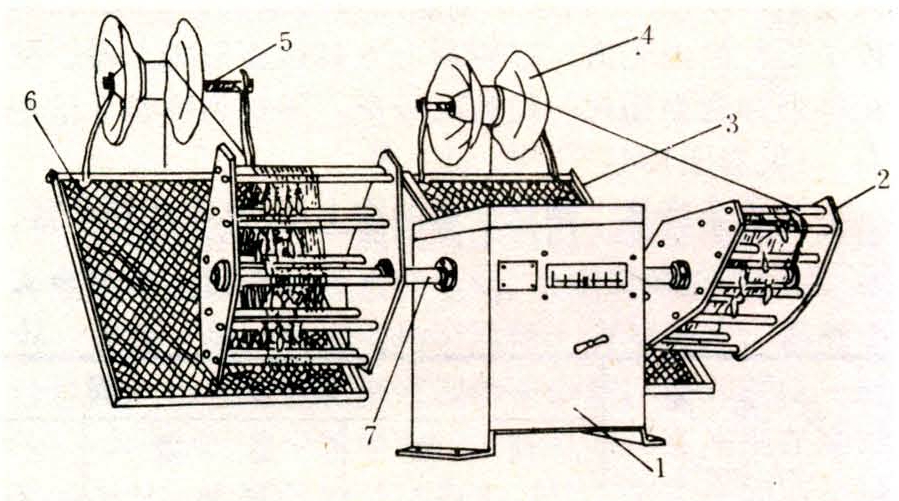

自动鱿钓机示意图

钓机性能与渔具渔法紧密相关。钓捕时，钓机只能作上下直线往复运动，若拟饵钓能发出合适的光，与高照度的水上灯和水下灯配合，能提高自动钓捕效率。80年代，已出现微机控制的鱿鱼钓机。通常，100总吨以下的钓船安装20台以内，吨位较大的渔船可装30台左右。
