补偿同步发电机因负荷电流的幅值及其功率因数的变化，所引起的电枢反应，以改善发电机电压质量的一种复式励磁装置。装置的原理如图1所示，图中XB为相复励变压器，其输出经整流器FGZ整流后，送到励磁机的励磁绕组，XB原边的两绕组Wi及Wu，电流绕组W i接发电机电流互感器L H，电压绕组Wu经电抗DK，接发电机电压互感器YH，于是取得电流、电压两个信号。
补偿同步发电机因负荷电流的幅值及其功率因数的变化，所引起的电枢反应，以改善发电机电压质量的一种复式励磁装置。装置的原理如图1所示，图中XB为相复励变压器，其输出经整流器FGZ整流后，送到励磁机的励磁绕组，XB原边的两绕组Wi及Wu，电流绕组W i接发电机电流互感器L H，电压绕组Wu经电抗DK，接发电机电压互感器YH，于是取得电流、电压两个信号。
当cosφ＝1时，负载电流与电压
同相，面绕组Wu的电流
滞后
于的角度为90°（图2），合成磁势
是两个相差90°的相量和，副边绕组W输出与相量
的长度成正比。
当cosφ＝0（φ＝90°），负载电流滞后于电压
U的角度为90°，合成磁势为两个同向相量
、
的和，可见功率因数减小时，合成磁势增加，因而XB的副边输出电流随之增大。但考虑非线性和温度的影响，一般相位复式励磁装置都带有电压校正器，相复励变压器XB的控制绕组Wk接受校正器输出的直流电流，以控制铁芯饱和程度而改变XB的激磁阻抗，使原边的合成磁势转换到副边也随之而变。校正器输出电流小，激磁阻抗增大，副边磁势也增大；反之减小，从而起到调节电压的作用。
相位复式励磁装置响应速度快，工作可靠，因此，在电力系统中得到广泛用。中国主要用于10万千瓦以下中等容量的发电机组。

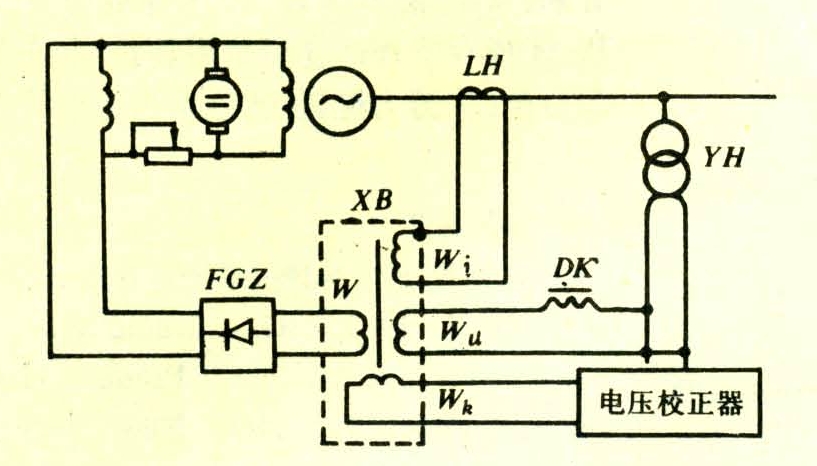

图1 相位复式励磁装置原理

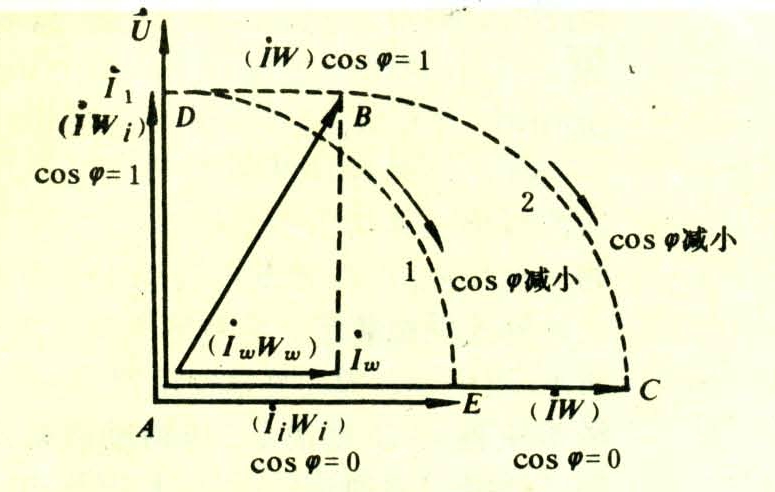

图2 相位复式励磁的合成磁势
