利用液压能将药液雾化和喷施的喷雾机具。液力喷雾机具是使用历史最长和最主要的施药机具，广泛应用于大田、果园、林木、苗圃、温室、仓库的病、虫害防治以及卫生防疫等。

液力喷雾机具有手动和机动之分。手动液力喷雾器有背负式、压缩式、单管式、踏板式等形式；机动液力喷雾机有背负式、担架式、牵引式、悬挂式等形式。液力喷雾机如带有风机，用气流输送雾滴去靶标，则称为。

液力喷雾机具主要由药液箱、泵（液泵或气泵）、雾化装置（喷头）和连接管路、导向装置等组成。药液箱内的药液由泵加压后，经压力管路、导向装置，进入喷头高速喷出而雾化成雾滴（图1）。其特点主要有四方面：①喷雾机的药液箱内大多配有液力搅拌装置。为了充分搅动药液，回流搅拌的药液应有一定容量和压力，回流量至少为药液箱容量的5%。②从灌注药液入口处到喷出前，至少要经过三级以上的过滤。滤网孔的总面积比药液通过实际需要的面积大若干倍，以免部分网孔堵塞时造成药液供量不足。③配用的液泵有容积泵和非容积泵之分。容积泵强制供液，设有安全阀，用以调节喷雾压力，并对泵起安全保护作用；非容积泵不强制供液，不必有安全阀，也不用减少泵流量的方法调整喷施压力。④喷头有多种形式，常使用的有圆锥雾喷头、扇形雾喷头和导流式喷头。各种喷头喷雾药液沉积分布形式见图2。

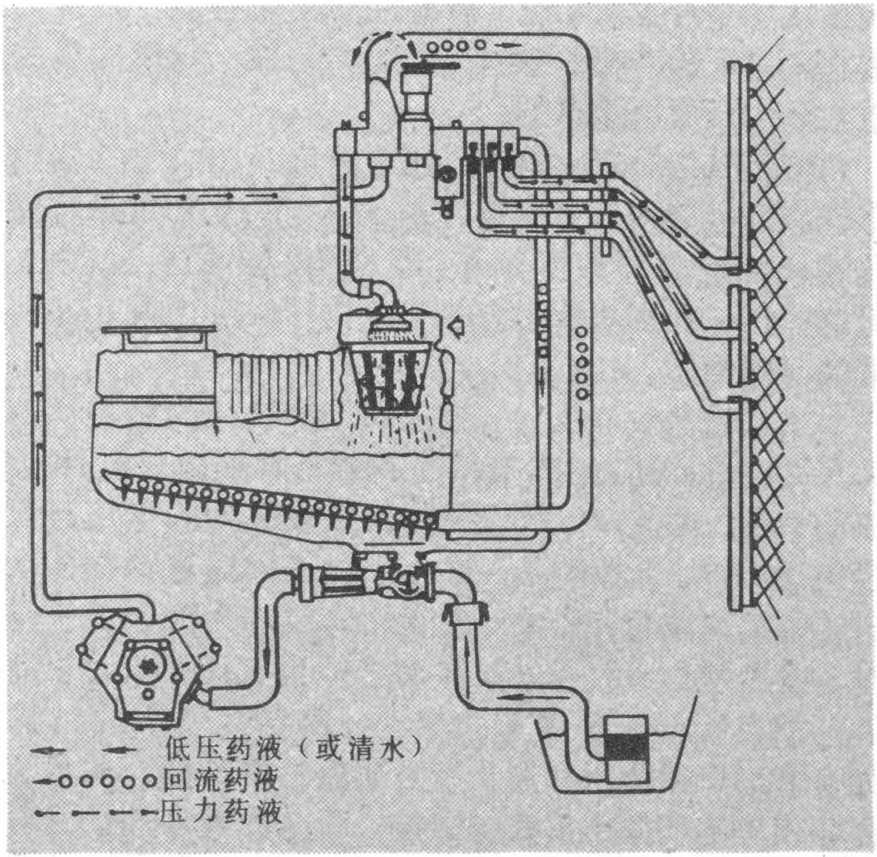

图1 液力式喷雾机的组成和工作过程

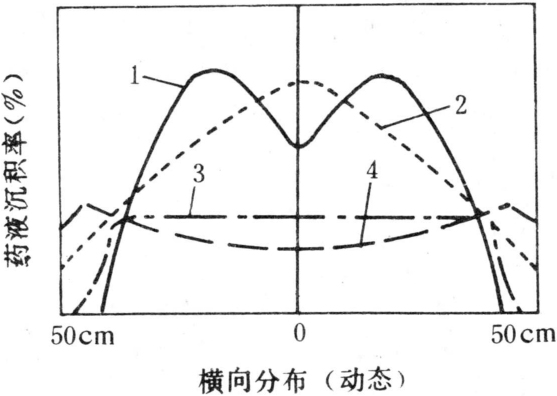

图2 液力式喷头的药液沉积动态分布形式

圆锥雾喷头

又有空心圆锥雾喷头和实心圆锥雾喷头之分。前者雾化质量较好。当喷量小和喷施压力高时，可产生较细的雾滴，用于喷施杀虫剂和杀菌剂（图2.1）；后者的雾流中间部分的药液未能充分雾化，但穿透力较强。

扇形雾喷头

按其沉积雾型又分两种：一是中间药[作业参数：H=50cm；P=3×10⁵Pa；液沉积量大，向两θ=8O°（1、3），110°（2）；v_F=3.6km/h]侧逐渐递减的常用形式（图2.2），适合安装在水平喷杆上使用，可获得喷幅内药液均匀的沉积分布；二是药液沉积分布近似矩形的均匀平雾式（图2.3），特点是单个喷头喷幅内沉积量均匀，适合于在作业行上进行带状喷药。主要用于喷施除草剂。（见彩图72）

导流式喷头

所喷出的雾面也为扇形，但雾化质量较差，药液沉积分布是中间少、两侧多（图2.4）。安装在水平喷杆上使用时，喷雾沉积雾形应是100%的重叠来保证药液在喷幅内沉积的均匀性。导流式喷头也主要用于喷施除草剂。

用于评价液力式喷雾器喷雾性能的主要指标有喷量（升/分）、雾滴谱（雾滴直径及雾滴尺寸分布范围等）、喷雾角（度）和射程（米）。对这些指标的影响因素有喷头结构、液压力大小和药液的物理性质。

喷头结构和液压力

空心圆锥雾喷头的结构如喷孔尺寸、进液通道或螺旋槽的斜度（与水平面夹角）和通道截面积，涡流室深浅以及喷头片喷孔处的厚度与直径的比例等，其影响是：喷孔大和进液通道截面积大时，喷量和雾滴直径大；进液通道斜度大和涡流室深时，喷雾角小、射程远、雾滴直径也大；喷头片喷孔处的厚度大时，则喷雾角变小。扇形雾喷头的结构，如喷嘴出口截面积和形状等对喷量、喷雾角、雾滴直径和药液沉积分布形式有影响。喷头结构不变时，增大喷施液压力，则喷量增加，喷雾角变大，雾滴直径变小，小雾滴量增加，射程增加。在农业生产中，是以换用不同喷孔尺寸的喷孔片（圆锥雾喷头）或喷嘴（扇形雾喷头）来满足各种喷量要求。用调整圆锥雾喷头涡流室深浅的方法来改变射程。大田喷药作业时，一般不使用增减喷施压力的办法改变喷量，因液压力变化影响到喷雾性能的其他指标，只在少量变动喷量时才予采用。

药液物理性质

表面张力和粘度对雾面的形成和药液雾化有影响，因而也影响了喷量和雾滴直径。一般来说，药液的表面张力和粘度大，雾滴直径也大；但粘度过大时将破坏液膜的正常形成，故液力式喷雾机具只适合喷施粘度不大的以水作为载体的农药。

可用在大田、果园、苗圃的病，虫、草害防治，也可用于人、畜卫生和仓库消毒，适合作针对性喷雾。包括喷药准备和作业两部分。

喷药准备

包括喷头选择，估计作业行进速度。添加药剂和水：①估测行进速度。确定喷雾机具田间作业行进速度或选择合适喷孔尺寸的喷头，可参照关系式（见）。使用手动喷雾器在大田作业时，可先测定喷量、喷幅。确定施药液量后，再计算作业时行进的速度。拖拉机拖带喷雾机作业时，在田间先测定其实际行进速度（视地面状态而定，一般不超过8千米/时），根据施药液量范围和喷幅，选择合适喷量的喷头；也可采用与手动喷雾器作业相同的方法确定行进速度。②加药和加水。向药液箱内添加药剂和水时，必须经过严格过滤。小喷量扇形雾喷头的狭缝出口尤其易被药液中的杂质颗粒堵塞，药液过滤应特别仔细。向手动喷雾器补充药液的方法是先将药剂和水搅拌均匀后再加入药液箱。向机动喷雾机补充水和药剂后，应先传动液泵将药液搅拌均匀才可喷施。

田间作业

包括大田及果园防治病虫害和大田除草。

防治大田病虫害时，根据作物形状，生长发育状况和病虫发生或栖息地点，手持喷杆（spray lance）向耙标喷施（图3a），或在水平喷杆（spray boom）上配置多个喷头，从各个角度向靶标喷施（图3b、c、d），常用的喷施压力为0.25～0.5兆帕。

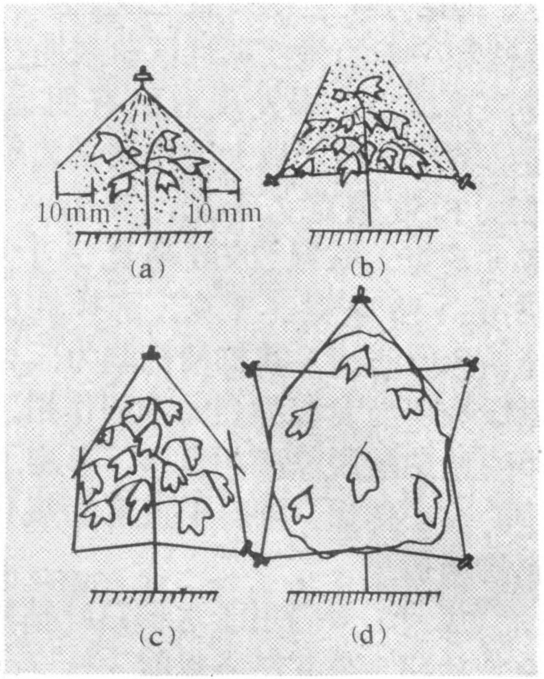

图3 喷头配置

防治果园病虫害时，可采用高压喷枪。其顶端装有可调涡流室深浅的圆锥雾喷头，根据树冠大小、高矮进行调节。喷施压力一般在0.7兆帕以上。（见彩图92）

防治大田草害时，如向地面全面喷施除草剂，最好使用安装有多个扇形雾喷头的喷杆喷施，这样可减少衔接喷幅的次数，既提高作业效率也易保证喷施质量。喷施的要求是：①每个喷头喷出的雾面与水平喷杆间有一5°左右的偏角。②喷幅内药液沉积量是邻近各喷头喷出药液量的组合，要求分布均匀度的变异系数不超过15%。③喷施时喷头与地面的距离适当，以保证药液在地面沉积分布均匀。药液沉积分布的均匀性，除可用专用的集雾槽测量外，也可在干燥水泥平地上作实际行走喷施试验，根据地面上水迹干燥的先后粗略判断。④喷施压力宜在0.3兆帕以下。喷施压力大时，药液雾流中的小雾滴数目剧增，易为自然风携带出靶标区（飘失），使邻近田区对除草剂敏感的作物受到药害。目前已生产有喷施压力在0.1～0.15兆帕时仍能保证喷施要求的低压扇形雾喷头以及反飘失喷头系列。⑤停顿时，喷头处的防滴装置及总截止开关处的回流通道，应能自动迅速截止喷药，避免局部地块喷施过量的除草剂损害田间作物，或其残留影响后茬作物。⑥为避免与邻接喷幅衔接处的漏喷、重喷，宽喷幅的喷雾机作业时，田间应在播种时留出作业行走道，或种有指示作物或竖立标志。有的喷雾机在喷杆两端配有专用喷头，喷洒泡沫作为指示印记。（见彩图74、89、90、92～96）
