装在单轴挂车或车辆上用以测定农用动力输出功率的仪器。通常是通过动力输出轴对拖拉机的发动机进行制动加载，借以测出制动扭矩和转速值，并显示或计算出输出功率。有些移动式测功器还可直接与发动机曲轴相连，测定发动机功率。
装在单轴挂车或车辆上用以测定农用动力输出功率的仪器。通常是通过动力输出轴对拖拉机的发动机进行制动加载，借以测出制动扭矩和转速值，并显示或计算出输出功率。有些移动式测功器还可直接与发动机曲轴相连，测定发动机功率。
①能直接通过拖拉机动力输出轴进行测功，减少从拖拉机上拆装发动机的次数，节省测试时间，有利于延长拖拉机的使用寿命，适用于新拖拉机或修复后拖拉机的性能测试；②能在使用现场进行测试，可对拖拉机定期检测调整，以保持完好的技术状态；③测试精度一般为2～3%。
按采用的制动机构有机械、液力、电涡流和电力等型式。移动式电涡流和电力测功器的原理见测功器。
主要由制动加载机构、称量记录机构和转速测定装置组成。制动加载机构包括与动力输入轴相连的制动鼓和固定在制动鼓轴上的制动蹄（图1）。当动力输出轴驱动制动鼓转动时，液压油使制动蹄向外张开，制动鼓被制动。制动力的大小由静液压操纵系统控制。此系统由液压泵、滤清器、主控制阀、遥控阀和油箱组成。称量记录机构固定在制动鼓轴一端的平衡杠杆将制动力传递给液压记录油缸，并通过油压计读出制动力矩（图2）。转速测定装置由固定在输入轴上的测速齿轮、转速传感器和转速显示仪组成。

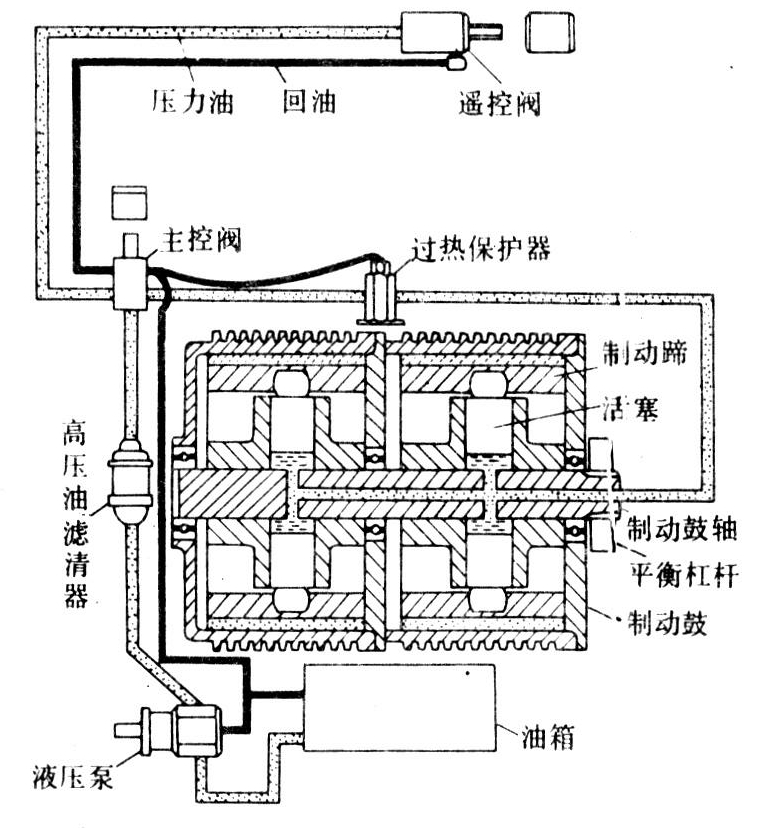

图1 移动式机械测功器制动加载装置

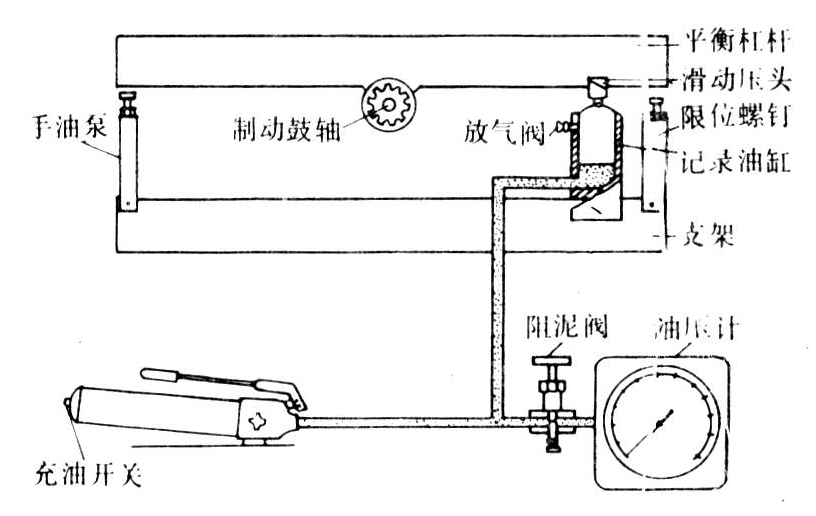

图2 移动式机械测功器称量记录机构
由内装冷却水管的油箱、齿轮泵、节流阀、油压计组成（图3）。拖拉机动力输出轴与测功器输入轴连接，并驱动齿轮泵，将油箱中油泵出，经节流阀流回油箱。调节节流阀开度就可使泵的输出压力变动，实现对拖拉机的发动机加载。从装在节流阀前高压油路上的油压计读出油压值。将油压值乘以相应的标定值即可得出扭矩值。转速测定与前述类同。

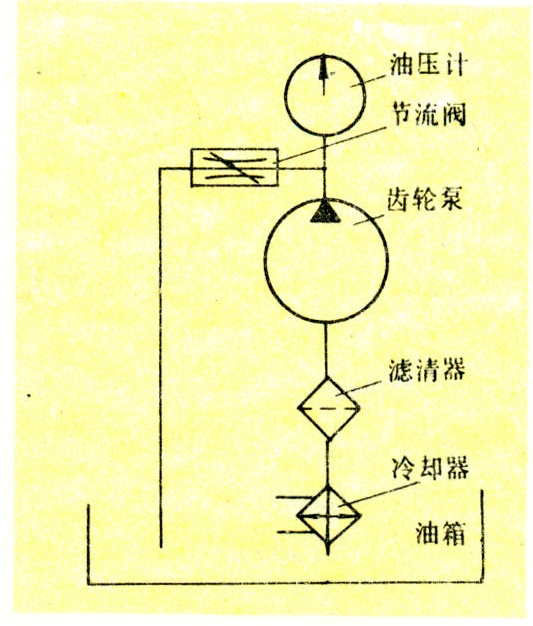

图3 移动式液力测功器原理
