靠水力驱动的提水机械。主要由水轮机和水泵组成（图），水轮机的转轮由水流驱动旋转，再由转轮驱动水泵叶轮，进行提水作业。 水轮泵标准结构立体解剖图 类型 水轮泵按其所用水泵的类型有离心泵、混流泵和轴流泵，根据要求扬程高低选用；按所用水轮机类型有轴流式、混流式、贯流式和冲击式，根据工作水头大小选用；按传动型式有同轴直联、胶带传动和齿轮传动等；按运行方式有单台运行和多台串联等。
水轮泵按其所用水泵的类型有离心泵、混流泵和轴流泵，根据要求扬程高低选用；按所用水轮机类型有轴流式、混流式、贯流式和冲击式，根据工作水头大小选用；按传动型式有同轴直联、胶带传动和齿轮传动等；按运行方式有单台运行和多台串联等。
主要有：水轮机的工作水头H和过流量Q；水泵的扬程h和出水量q；水头比iH＝h/H；流量比iQ＝q/Q；水轮泵的效率η，一般为0.55～0.75。根据能量平衡准则，各参数间存在以下关系式：
QHη＝qh,
或 η＝iQiH
水轮泵的Q、q、h以及转速n、功率N等都随工作水头而变，并可用1米水头下水轮机的过流量Q1、出水量q1、扬程h1、转速n1、功率N1等进行换算：Q＝Q1H1/2；q＝q1H1/2；h＝h1H＝iHH；n＝n1H1/2；N＝。如40—6型水轮泵的性能参数见下表。
有以下几种类型：①堤坝式。在河流中筑坝堵水，于坝端或岸边建造水轮泵站。②渠道式。利用渠道跌水建站。③引水式（坝渠混合式）。利用河流的急滩、坡降等以低坝引水建站。④塘库式。利用山塘水库有压放水安装水轮泵。⑤潮汐水闸式。利用潮汐涨落，或在港汊建闸控水，以驱动水轮泵。

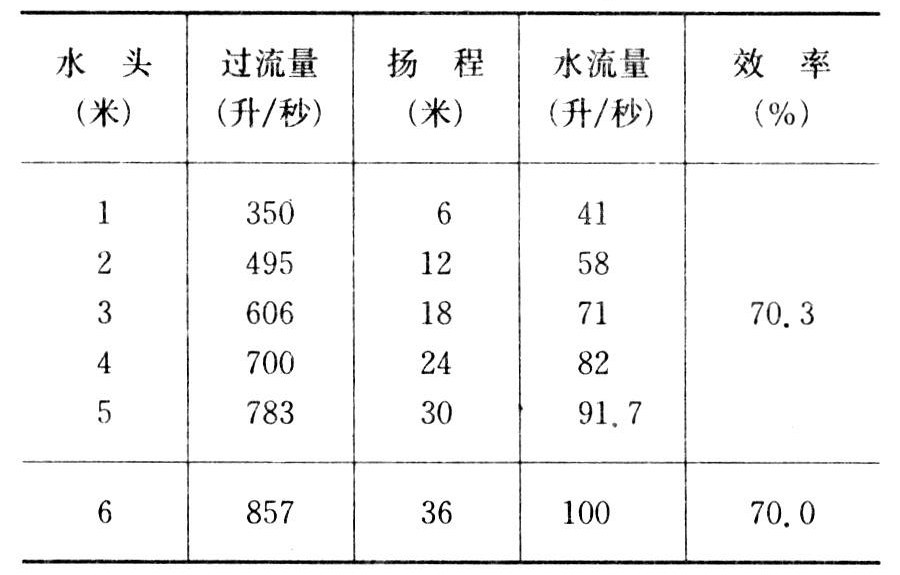

40—6型水轮泵的性能参数
水轮泵的安装高度，一要保证它有足够的淹没深度；二要满足水轮机的汽蚀性能的要求。其允许吸上真空高度按下式计算：
Hms≤10-Kσ H＋▽/900（米）
式中 K为裕量系数；σ为模型试验得到的水轮机汽蚀系数；▽为站点的海拔高度（米）。当转轮和导水座用碳钢制造，不敷设抗汽蚀材料时，取K＞1.4；当水中含砂量、含气量大时用较大值。
水轮泵站的水工建筑物包括水坝、引渠、拦污栅、进水闸、冲沙闸、机坑、吸出管（尾水管）、尾水渠等。用于灌溉的水轮泵站提水有季节性。为充分利用水利资源，较大的水轮泵站应考虑综合利用，可结合水力发电或水力加工。水轮泵站与塘库结合可提水蓄库以丰济枯进行调节；利用潮汐泵站提水蓄库，可解决一般潮汐电站发电断续的矛盾，做到连续供电。
