以硒光电池为光传感器的照度计。硒光电池的光谱灵敏度与人眼的很接近，故可直接测定照度。如图，当光照射到作为采光测头的光电池硒面上时，在其受光面和背光面之间产生电位差，此值与入射光通量有关。受光面为电池的负极，背光面为电池的正极。将两个电极用导线同电流表联接，就有电流通过。入射光越强，光电流越大。在一定条件下，硒光电池产生的光电流I与所受光通量Φ成正比，即：I＝α·Φ。
以硒光电池为光传感器的照度计。硒光电池的光谱灵敏度与人眼的很接近，故可直接测定照度。如图，当光照射到作为采光测头的光电池硒面上时，在其受光面和背光面之间产生电位差，此值与入射光通量有关。受光面为电池的负极，背光面为电池的正极。将两个电极用导线同电流表联接，就有电流通过。入射光越强，光电流越大。在一定条件下，硒光电池产生的光电流I与所受光通量Φ成正比，即：I＝α·Φ。将电流表的表面以光照度单位1x划分刻度，即成照度计。这种仪器携带方便，使用简单，又能迅速地直接读出结果，因此应用较广泛。但硒光电池受强光（10001x以上）照射时会逐渐损坏。为了测量较大照度，需在传感器前面加已知减光倍率的中性减光片。较完备的硒光电池照度计应具备以下特点：①硒光电池的“线性响应”较好（即光电流与光照度成正比），在长期工作后，仍然保持良好稳定性。在低照度测量时，应选用低内阻硒光电池，其灵敏度略低，但线性响应较好。②由于各种新型光源的色温相差很大，为使照度计对不同波长的光的灵敏度能接近于人眼的视觉灵敏度，采光测头应附有滤光器以取得必要的修正。为避免光电池的镜面反射现象，在光测头最上层还必须装置角度补偿器。硒光电池的灵敏度受温度影响较大，温度过高、过低都会造成较大误差，因此最好是在常温下工作。（巴昆）

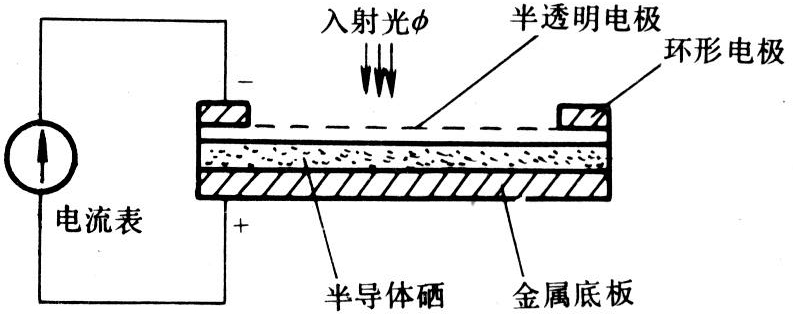

硒光电池结构示意图
