利用岩体对电磁波吸收能力不同的物理特性进行探测的方法。岩石吸收电磁波能量的能力主要取决于它的解电常数、导磁率和电导率，所以在电磁波传播过程中，如遇到高电导率的岩体，能量会被大量吸收，在良导体的另一侧观测时，电磁场将明显减弱，即出现所谓“阴影”异常。无线电波透视法就是根据阴影出现来解释判断高电导率体的存在与否。按工作方式不同，分井间透视和坑道透视等。
利用岩体对电磁波吸收能力不同的物理特性进行探测的方法。岩石吸收电磁波能量的能力主要取决于它的解电常数、导磁率和电导率，所以在电磁波传播过程中，如遇到高电导率的岩体，能量会被大量吸收，在良导体的另一侧观测时，电磁场将明显减弱，即出现所谓“阴影”异常。无线电波透视法就是根据阴影出现来解释判断高电导率体的存在与否。按工作方式不同，分井间透视和坑道透视等。前者系将高频发射机和高灵敏度的接收机分别置于一定距离的两钻孔内，透视的距离与介质的电磁性质和无线电波频率有关。发射机通过天线向周围介质发射电磁波，接收机则在另一孔内接收无线电波讯号。若被透视两孔间的岩体系高阻而均匀的，接收到的无线电波讯号则是较强的数值，沿孔轴各点场强值相同，场强曲线为一条直线。若在透视剖面上有低阻异常体，如充水溶洞时，无线电波的一部分或大部分将被吸收，在其背面将形成阴影，相应在场强曲线上出现低值异常（见图），图中：1发射机；2发射机偶极天线；3接收机；4接收机鞭状天线；5发射机地面控制面板；6记录仪；7绞车：8井口滑轮；9电缆；10场强曲线。它可以圈定出被测异常体的位置和轮廓。该法在调查溶洞和破碎带中取得了良好的效果。

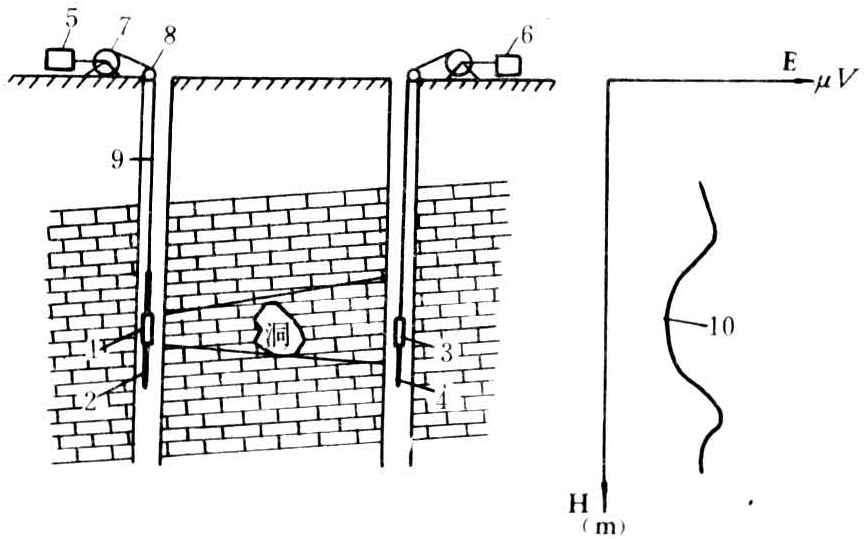

无线电波透视法工作示意图
