水泵性能曲线与管路特性曲线的交点，也叫工况点。水泵-管路系统的平衡状态，取决于物质和能量的平衡。前者用通过管路的流量和水泵流量相等的条件表示；后者表示为水泵扬程和管路所需扬程相等，即工作点。管路特性曲线表示了管路特性方程。水在管路中流动要克服一定的阻力，在机电灌排站中，还要通过管路把水提升到一定高度
水泵性能曲线与管路特性曲线的交点，也叫工况点。
水泵-管路系统的平衡状态，取决于物质和能量的平衡。前者用通过管路的流量和水泵流量相等的条件表示；后者表示为水泵扬程和管路所需扬程相等，即工作点。
管路特性曲线表示了管路特性方程。水在管路中流动要克服一定的阻力，在机电灌排站中，还要通过管路把水提升到一定高度，因此管路需要的能量（又称水头或扬程）与通过管路的流量之间的关系，即管路特性方程为：
H＝(▽-▽)＋h＝H＋SQ2
式中H为需要扬程（米）；H为出水池水位▽与进水池水位▽之差：h为管路水头损失（米）：S为管路阻力参数（秒2/米5）：Q为管路流量（米3/秒）。

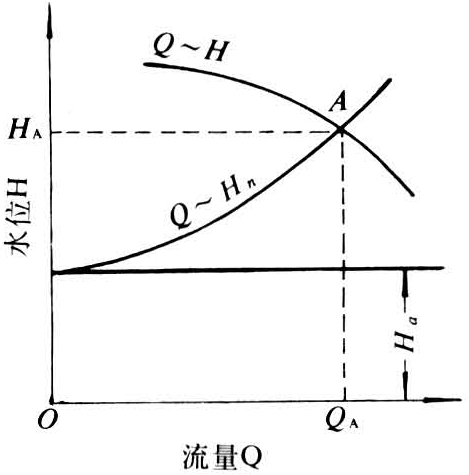

水泵性能曲线 Q～H和需要扬程曲线Q～H绘在同一座标系中，其交点A，即水泵工作点（见图）。H、Q分别为工作扬程、工作流量。还可通过Q在水泵基本性能曲线上查得水泵轴功率N及效率η，必需气蚀余量△h或允许吸上真空高度H。有了以上参数，就可以校核水泵流量是否满足灌排需要，水泵是否在高效率区工作，动力机是否超载，水泵会不会产生气蚀。若上述工作状况不能达到经济、安全运行的目的，应重新选择水泵和动力机，或者采用调节措施建立新的工作点，以满足需要。
确定水泵工作点图解法
