槽两侧设置由直线与曲线相接的导槽，全开时闸门平卧于启闭台底下，这种布置可以有效地降低启闭机台的高度。隧洞、涵管、坝内底孔等高水头过水建筑物的启闭台，一般置于进口的启闭塔（井）上，其高程可按防洪标准确定。启闭台的平面尺寸根据启闭机的型号及运行要求决定。小型水闸的启闭机台一般采用板式结构；大、中型水闸及隧洞、涵管的启闭机台多采用板梁结构。
装置及操作闸门启闭机设备的平台，简称启闭台，水闸的启闭台常支承于闸墩上，若启闭台较高，加高闸墩不经济时，则可在墩上建支架或支柱，将启闭台置于支架上。启闭台高程应满足闸门全开的运用要求，例如，图1为装置固定式启闭机的启闭台，用于启闭平面直升式闸门。当不设胸墙时，为了使闸门全开后形成堰流，应按启闭台横梁底部高程与过流时最高水位的差值大于闸门高度的原则，确定启闭台的高程。图2为升卧式闸门的闸室布置，闸槽两侧设置由直线与曲线相接的导槽，全开时闸门平卧于启闭台底下，这种布置可以有效地降低启闭机台的高度。隧洞、涵管、坝内底孔等高水头过水建筑物的启闭台，一般置于进口的启闭塔（井）上，其高程可按防洪标准确定。启闭台的平面尺寸根据启闭机的型号及运行要求决定。小型水闸的启闭机台一般采用板式结构；大、中型水闸及隧洞、涵管的启闭机台多采用板梁结构。梁系的平面布置应与启闭设备的安装尺寸及运用要求相适应，梁、板截面可按钢筋混凝土构件设计。有些大、中型水闸的启闭机台还应采用拱式结构和桁架拱式结构。

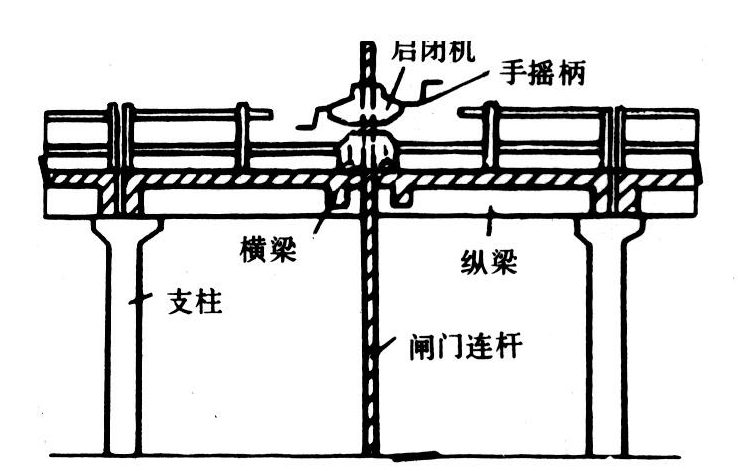

图1 启闭台布置示意图

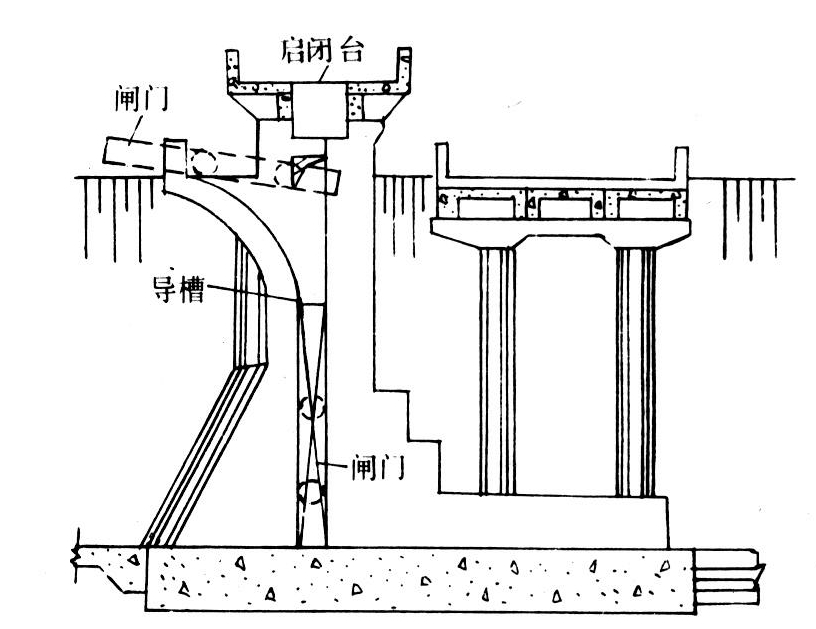

图2 升卧式闸门闸室
