为了计算产流量，根据流域平均降雨量及相应的地面径流量，加入主要影响因素为参数所建立的相关图，常考虑的主要因素有前期影响雨量P_a、季节M（以月份表示）、降雨历时T（或雨强i）等。按流域情况选用不同的参数，建立各种相关图。例如图1系前期影响雨量为参数的三变数相关图。关系线的下部曲度大，上部逐渐趋于直线。

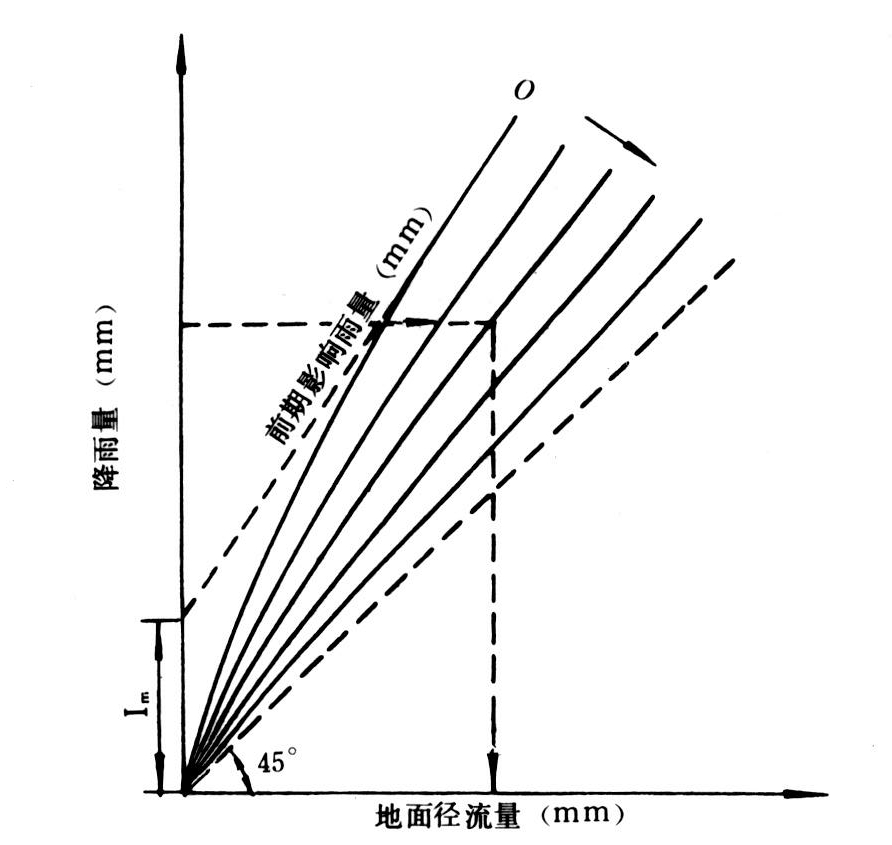

图1 三变数相关图

当P_a＝0时，曲线上部向下的延长线，在纵轴的截距可粗略定为最大损失值I_m。它包括前期影响雨量、初损值及初损后的稳定下渗部分，因此曲线簇偏于45°线的左侧。相关图还显示了在同一前期影响雨量情况下，降雨量愈大，地面径流量愈大，径流系数也愈大的普遍规律。当流域的产流受雨强影响显著时，可再加入降雨历时作参数，建立四变数相关图，如图2所示。在同一降雨量及前期雨量情况下，降雨历时愈长，损失量也愈大，地面径流量愈小。对于较大流域面积降雨不均匀的影响，可引入产流区概念。产流区指一次降雨能产生径流的地区，以雨量等于初损值的等雨深线为边界，小于初损的地区都不产流。常用降雨分布系数作参数建立如图3形式的相关图。图中的降雨量、前期影响雨量、地面径流量均为产流区上的平均值。分布系数以降雨量大于某定值的面积与产流地区面积的百分比表示，当降雨集中在较小地面时，损失量小，径流量大；反之，当降雨均匀且分布面广，损失量大，径流量小。所以在其他因素相同时，分布系数与径流量成反比关系。图4为常见的五变数相关图。第二象限内各曲线代表季节影响，当前期影响雨量大，土壤接近饱和时，其影响逐渐减小，故曲线簇向上收缩；盛夏7、8月份气温高，蒸散发大、产流小，故曲线偏于最左方。第三象限为降雨历时，它考虑了入渗率和土壤含水量对流域补给的影响。第四象限为降雨量和径流量，反映降雨量对产流量最直接的影响，降雨量曲线簇的间距上宽下窄，它是各参数的综合反映。五变数相关图综合了产流的多种特性，但建图繁锁，要通过反复试错调整。建立任何参数的降雨径流相关图时，要有足够的实测点据，才能反映降雨特征和流域特征的经验统计关系；对于偏离关系线很大的点据，应着重分析其原因，不要任意舍弃，以备预报时参考。降雨径流相关图方法简便直观，又有一定的精度，为实际预报广泛应用。

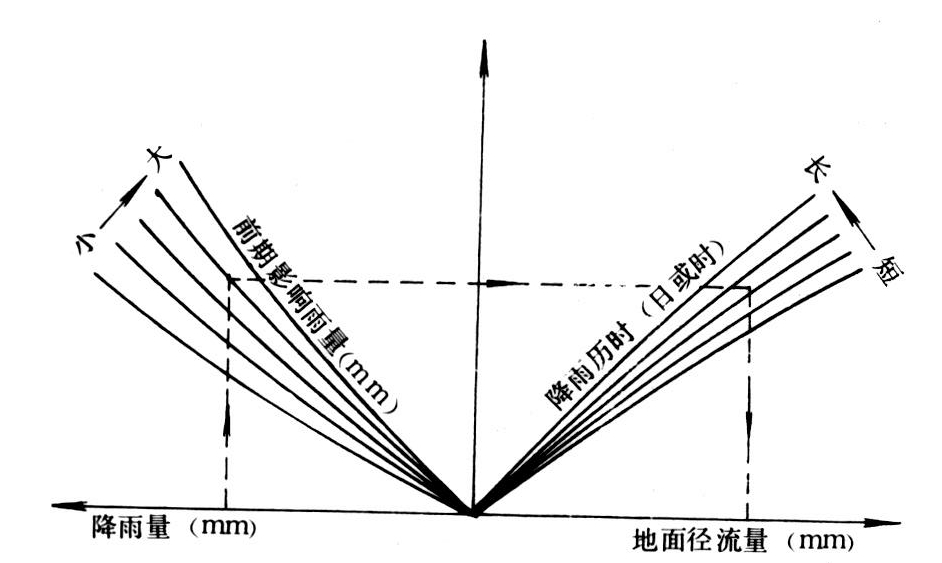

图2 四变数相关图

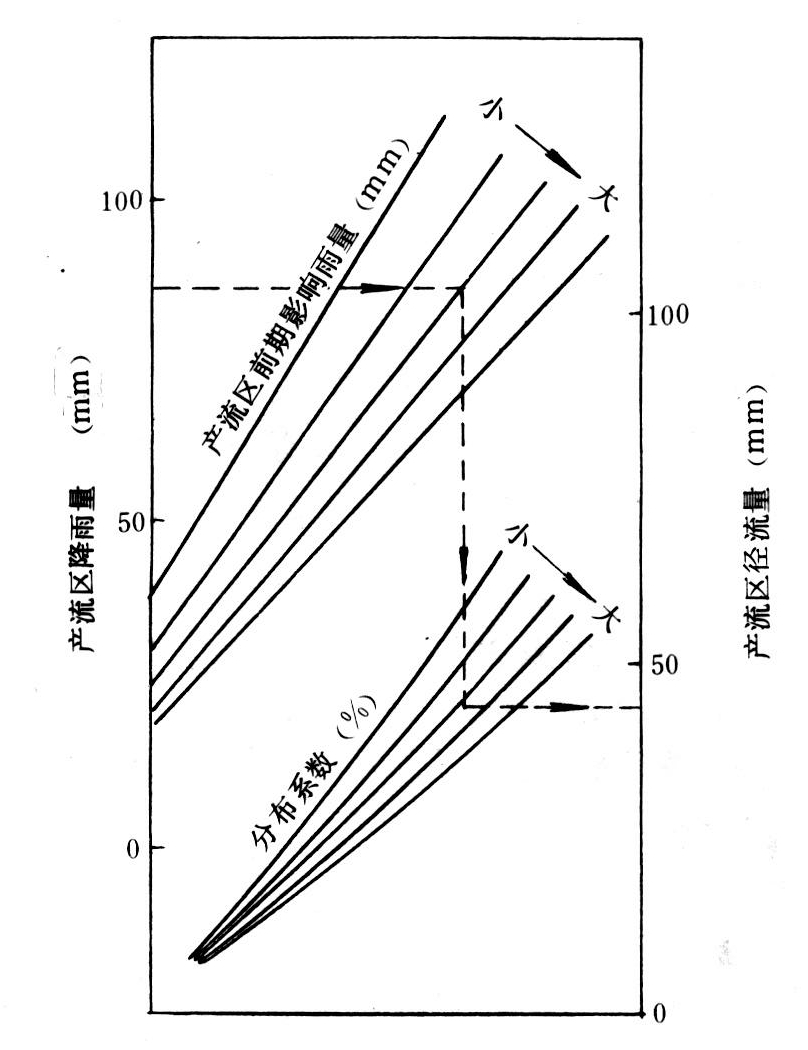

图3 分布系数相关图

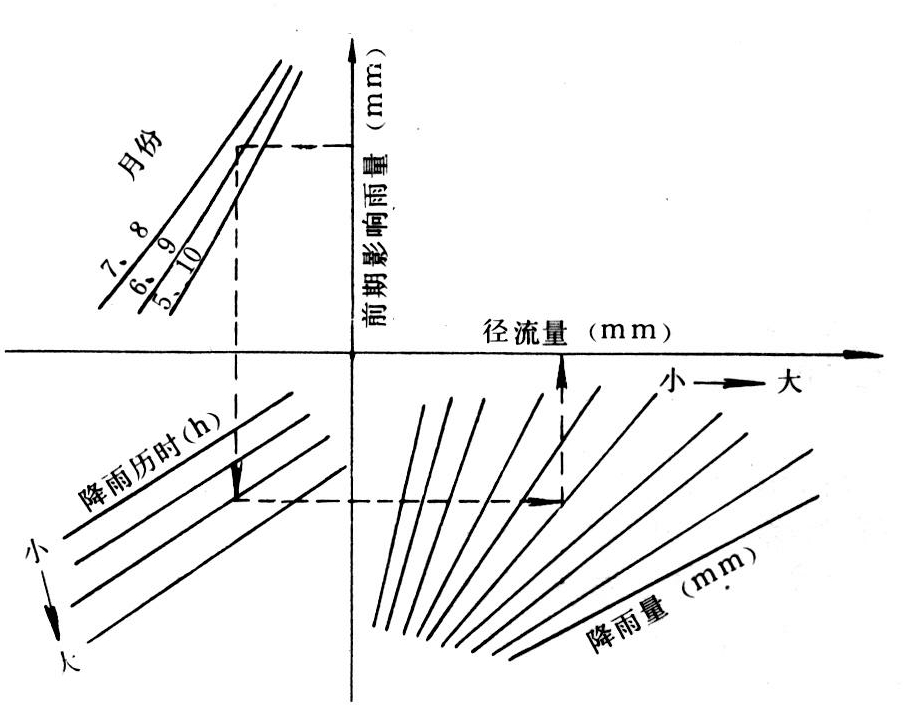

图4 五变数相关图
