连接出水管道和灌排干渠的建筑物。主要起消能稳流作用。它分为出水池和压力水箱两种结构型式。出水池根据出流方向，可分为正向和侧向两种。正向出水池池底长度L，与管口出流方式有关，出水管直径为Do，管口流速为Vo。淹没式正向出水池（如图）可按淹没射流法的原理进行计算。出水池其它几何尺寸，如管口下缘至池底距Cp为10～20厘米，管口上缘最小淹没深度h为（1～2），池宽B≥（2～3）D。
连接出水管道和灌排干渠的建筑物。主要起消能稳流作用。它分为出水池和压力水箱两种结构型式。
出水池根据出流方向，可分为正向和侧向两种。正向出水池池底长度L，与管口出流方式有关，出水管直径为Do，管口流速为Vo。淹没式正向出水池（如图）可按淹没射流法的原理进行计算。出水池其它几何尺寸，如管口下缘至池底距Cp为10～20厘米，管口上缘最小淹没深度h为（1～2），池宽B≥（2～3）D。池坎可采用倾斜式或者垂直式，池后的收缩角为30～45°。渐变段长度Lg与池宽、池后收缩角和干渠宽有关。干渠起始端最好有一段L＝（4～5）h的护砌长度（其中h为干渠水深）。出水池尽可能修建在挖方上，否则需要严格控制填方质量，并将水池做成整体结构型式。尤其要注意防渗和排水措施等问题，以确保出水池结构的安全。

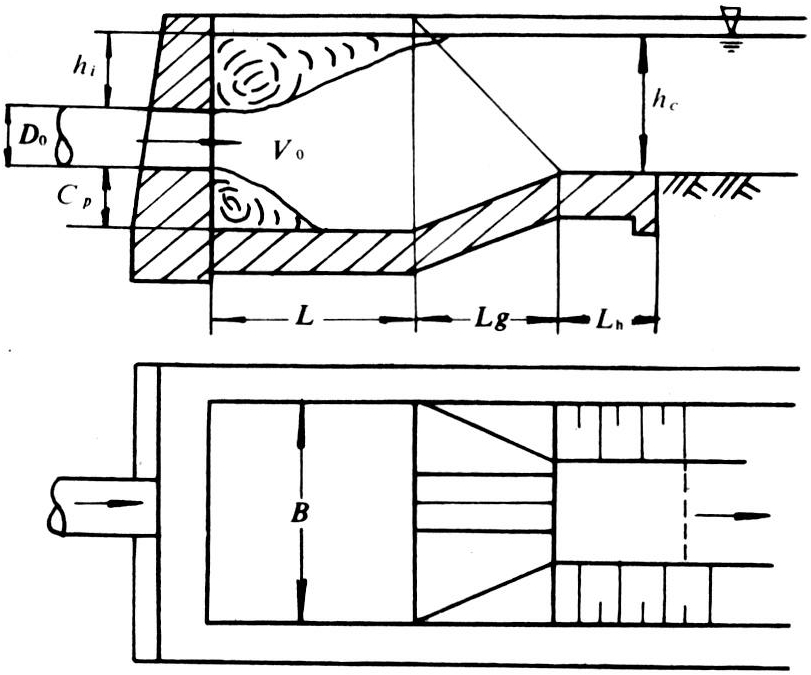

正向淹没出水池示意图
压力水箱多用于堤后式中、小型排水站（或灌排结合站）中。如果采用的水泵台数较多，可将出水管汇集于一个压力水箱中，再经压力涵管排入外河。压力水箱在平面上呈渐收缩的梯形，箱内设有隔墙。水箱一般和泵房分建，箱壁厚度一般为30～40厘米，在进行水箱的稳定和强度计算时，要用水锤压力进行验算。
