泵站变电、配电、用电设备的总称。

泵站的变电所（站）可以是专门的，也可以是与泵站附近工农业共同使用的。泵站变电所（站）的电压一般为110/6、35/6、35/0，4和10/0.4千伏。

电气设备分为一次部分和二次部分。泵站一次部分主要有变压器、电动机、开关、熔断器和电抗器等。还可以把防雷和接地部分归属于一次部分。一次设备及其相互连接的导线称为一次结线（接线）。一次结线有主结线（图 1所示）和自用电结线。二次部分是为一次设备服务而设置的，主要指继电保护、开关控制、信号系统、电气测量、机组测温和操作电源等。也可把遥控、遥调、遥测、遥信等的自动化，以及同步电机的励磁机、硅整流和可控硅整流的励磁系统归属于二次部分。二次部分的器具及其相互连接的导线称为二次接线。图2为保护接线图，它属于二次接线图。电压互感器和电流互感器的原线圈与其它一次结线相连接，副线圈与其它二次结线相连接，所以互感器既属一次部分，也属二次部分。

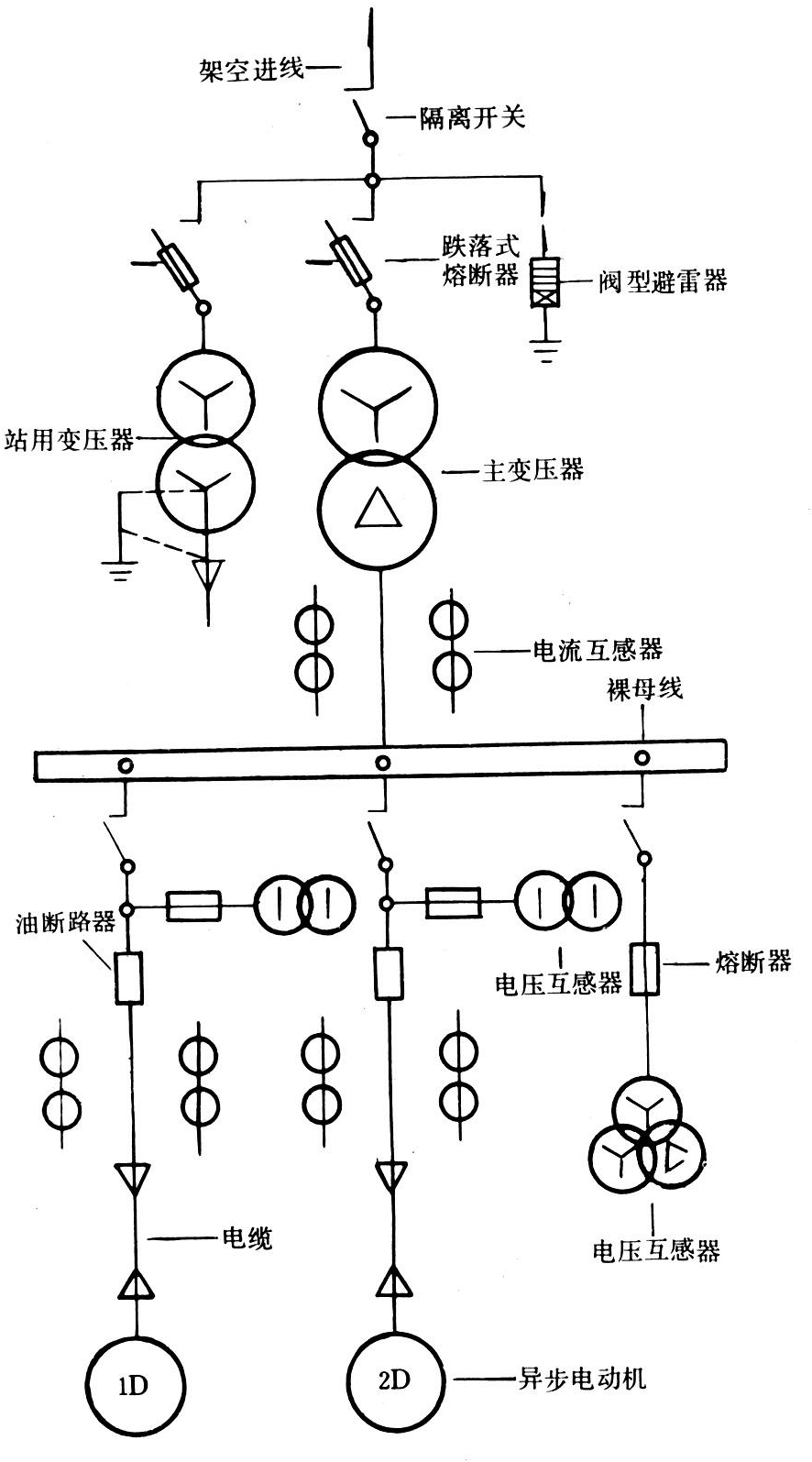

图1 泵站主结线示意图

主变压器将电力网的电压变为水泵电动机（主机）的额定电压。主变压器为一台或多台。

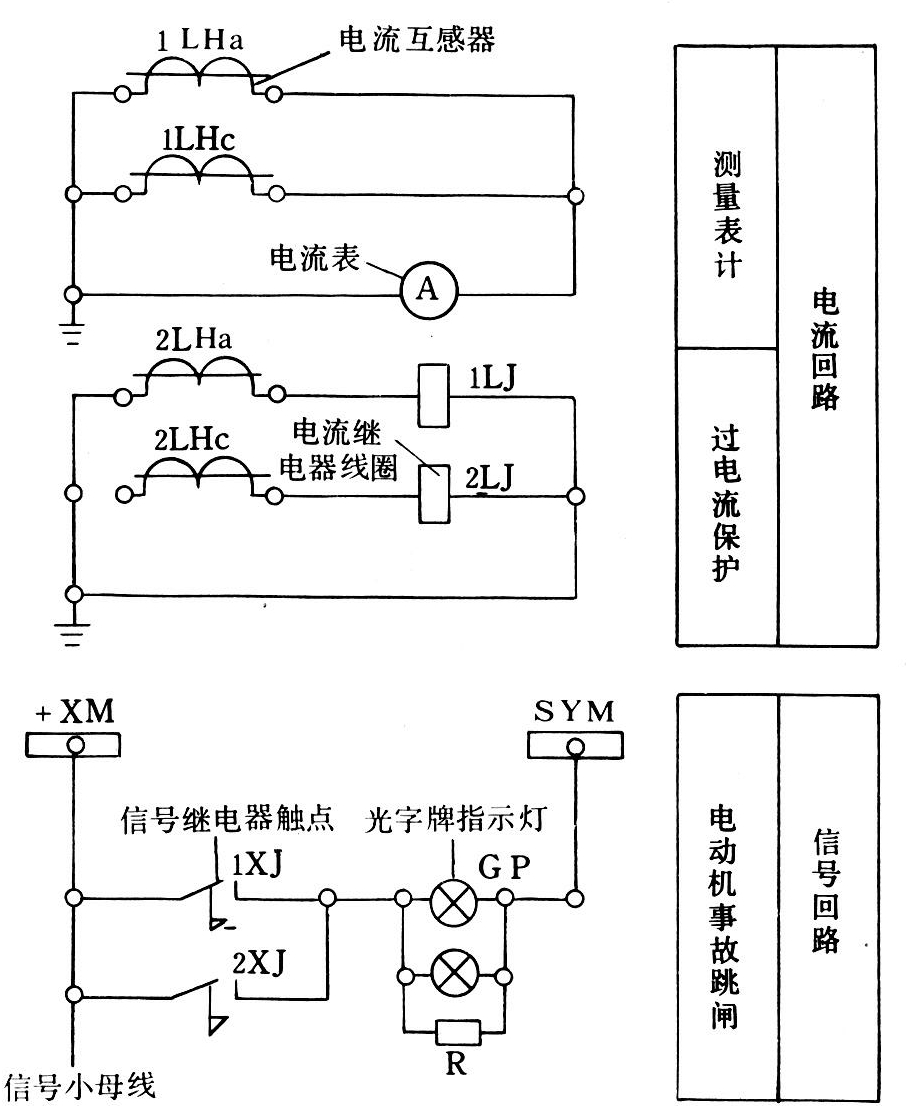

图2 高压异步电动机测量、保护接线图

当水泵的轴功率较小时，常选择鼠笼型异步电动机拖动。只有当供电变压器容量不能满足鼠笼式起动要求时，才选择构造较为复杂的绕线式异步电动机。如功率在500千瓦以上时，可选择同步电动机。同步电动机可以提高电网的功率因数，减少输电线路的功率损耗电压损失，提高供电电压，效率较高，运行费用较低。但同步电动机构造复杂，它必须用直流电源供给励磁电流，所以在小功率情况下不宜选用。

鼠笼式异步电动机的起动，有直接起动和降压起动两种方式。当鼠笼式异步电动机的单机容量为供电变压容量的1/4及以下时，一般能直接起动。通过起动电压降及起动转矩等计算，选定直接起动或降压起动。同步电动机通常采用异步直接起动，但应进行起动校核。

磁力起动器作为鼠笼式异步电动机直接起动和保护的设备。星——三角形起动器和补偿起动器用作鼠笼式异步电动机降压起动和保护的设备。绕线式异步电动机采用频敏变阻器起动。

高压开关有断路器、负荷开关和隔离开关三种。断路器和负荷开关在正常运行时能接通和断开负载线路，断路器还能切断短路电流。隔离开关在检修时能隔离电源。

低压开关有闸刀开关、转换开关、接触器和自动空气开关。后两者能切断额定负荷电流，自动空气开关还能切断短路电流。

熔断器的主要作用是切断短路电流，跌落式熔断器还可以进行操作和兼用作隔离电源。

屋外配电装置一般采用避雷针作为直击雷保护装置，用阀型避雷器作为雷电入侵波的保护装置。不经变压器直接连于架空线路的直配电动机，通常用磁吹避雷器（或FZ型阀型避雷器）和防雷电容器作为雷电入侵波的保护装置。

为使电气设备正常工作并保护人身及设备安全，需要把线圈的某端点（如中性点）、电气设备的外壳或构架，以及避雷器等与接地网连接。接地网是由很多埋于地下的接地体（角铁和扁铁等）焊接在一起构成。独立避雷针应有自己专门的接地装置。

继电保护装置主要由继电器组成。它能反应短路和故障，最后作用于开关跳闸机构，使开关跳闸，切除短路部分，保证非短路部分继续运行，或者作用于信号灯、警铃等，发出故障信号。

变压器及其高压侧的设备一般布置在室外，而低压侧（6千伏以下者）的配电装置一般布置在室内。主变压器尽可能布置在泵房配电间的同侧。

室内配电装置，一般采用成套配电装置，根据一次结线的要求，选择高压开关柜和低压配电屏。此外，还有保护屏、控制屏、直流屏、中央信号屏、机组测温屏和励磁屏等。
