能自动连续指示曳纲收放长度、速度及承受张力的渔业仪器。在拖网作业中，用以监测两根曳纲的上述参数，使网具处于最佳水层。当拖曳和起网时若遇障碍物，通过曳纲张力的显示，可采取措施防止纲断网破事故。它运用非电测量方法，连续自动测定曳纲收放长度、速度及张力等实时值，并通过接口输入电子计算机处理、统计、存贮输出显示，达到监测的目的。其测量原理是曳纲通过传感器滚轮取得检测信号，经过电路运算、放大，显示各值，并输入电算系统监控（图1）。传感器滚轮内侧相距180°，上下各埋放一磁块，外侧壁安装长度检测器（双干簧开关继电器），曳纲通过滚轮旋转半周，双干簧开关继电器动作一次，检出长度信号输送到运算电路。为了精确灵敏地测量曳纲张力，采用三滚轮叉杆分力测量结构（图2）。

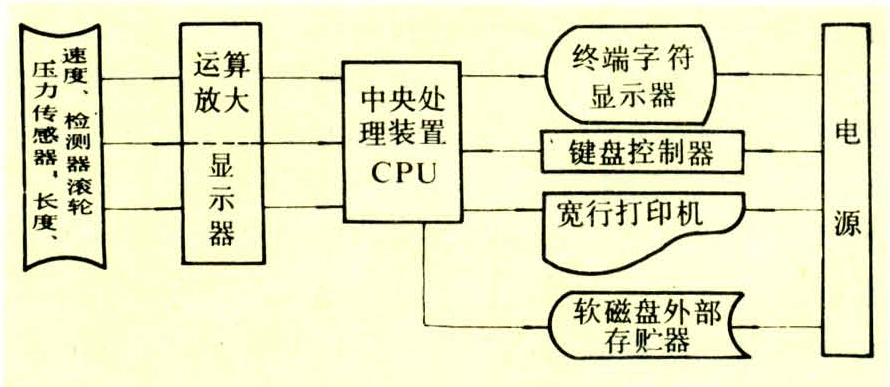

图1 曳纲参数测量监控系统组成方框图

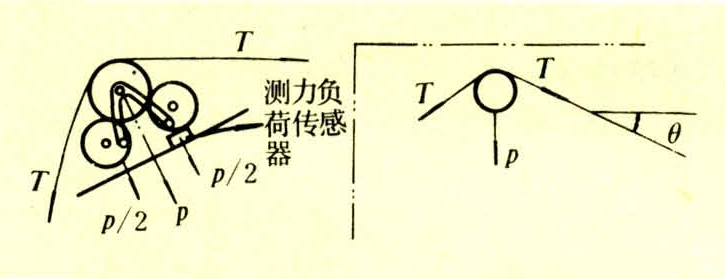

图2 三滚轮叉杆分力测量示意图

曳纲张力计算公式为：

曳纲张力仪

式中 T为曳纲张力；p为中央滚轮承受负荷；θ为滚轮与曳纲的夹角。测力传感器作为内滚轮的支承，直接感受曳纲张力的部分分力。压力传感器将压力信号转换为电量信号，通过测力负荷传感器所反映的电量大小，即反映曳纲张力T的相应值。显示器是由数字发光二极管显示曳纲长度。测量范围为0～9999米，误差±1%，以每10秒单位时间的变化率取其平均值检出显示曳纲收放速度。测量范围为0.0～9.9米/秒，误差±5%。指针式广角表头指示张力数值，范围0～20吨，5%±差误。附有预设异常张力报警控制电路，以报警灯和蜂鸣器方式报警。
