定点或连续测定海洋各水层温度、盐度和深度的渔业仪器。海水盐度、温度等海况因子，对鱼类的集群状况、栖息水层、渔场的形成均有密切关系。测定温、盐、深等海洋环境因子，对渔业资源调查、海洋物理水声信号传播等研究都有重要作用。温、盐、深测定仪可分停航定点测定和牵引（蝙蝠鱼机翼）走航测定两种。定点式只能对垂直6000米的各水层测定，走航式则在航行时可测得0～300米断面的连续数据。
定点或连续测定海洋各水层温度、盐度和深度的渔业仪器。海水盐度、温度等海况因子，对鱼类的集群状况、栖息水层、渔场的形成均有密切关系。测定温、盐、深等海洋环境因子，对渔业资源调查、海洋物理水声信号传播等研究都有重要作用。
温、盐、深测定仪可分停航定点测定和牵引（蝙蝠鱼机翼）走航测定两种。定点式只能对垂直6000米的各水层测定，走航式则在航行时可测得0～300米断面的连续数据。两类的结构及工作原理基本相同，都由水下探头和船上控制系统组成。控制系统是由电子计算机的键盘控制器、中央处理装置、软磁盘外部存贮器、宽行打印机、终端字符显示器、记录器、电源等组成（见图）。水下探头与单根水下电缆相连。如接入其他相应各探头，还可测定声速、流速、流向、溶解氧、悬浮粒子、氢离子浓度等参量。

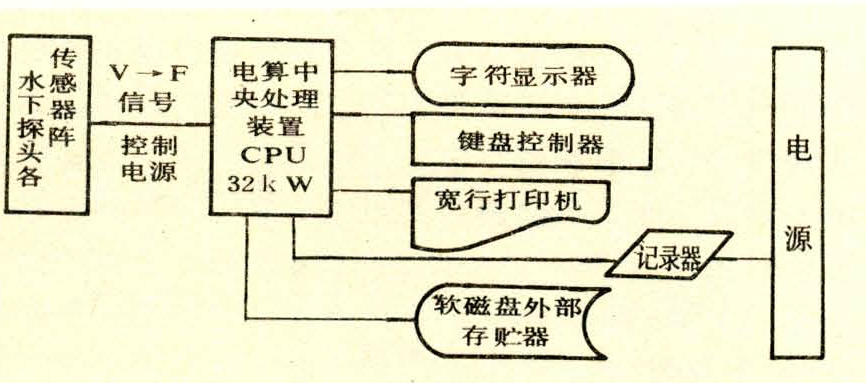

组成方框图
由铂电阻温度计测定温度，其测量范围为-2～35℃，误差±0.02℃。用纯铜丝密封在充满油的不锈钢毛细管内。两者的热导和温度测量由四端网络校正，误差±0.005℃。盐度（测电导率换算）由两个相邻环形互感线圈感应耦合，测得电导率。附加盐度铂电阻温度计及两只盐度热敏电阻探头、盐度应变仪压力传感器等进行盐度的压力、温度补偿修正。测量范围为（30～40）×10-12，误差±0.02×10-12。走航式是用H形硼硅酸玻璃管，四臂各装一根电极以检测海水电导率。测量范围为100×10-6～40×10-12，误差±0.005×10-12。深度的测量由压力换算，采用四臂桥式应变仪换能器，测量范围为0～6000米，误差满刻度±0.1%。
操纵指令信号，控制外围设备调用存贮数据资料等。走航式控制器操纵水下蝙蝠鱼机翼偏转升降指令信号。
