用水泥作为胶粘剂的刨花板。产品有单层的和三层的，定向的和不定向的。主要用在建筑上，如墙板、地板、屋面板、楼板等。水泥刨花板的加工性能接近于刨花板，可以锯、铣、钉、刨。与普通刨花板相比，最大的优点在于它的耐燃、防虫性能，而且没有甲醛释放的问题，但它也有很多性能不如普通刨花板。水泥刨花板用于要求较高的耐燃、防虫蛀、防真菌、防潮变质的建筑物，如用在热带地区，就能更多地显示它的优越性。

水泥刨花板的最早产品是瑞士在20世纪30年代用杜里佐尔法生产的轻质水泥刨花板。这种板子由木工平刨刨花与水泥以一定比例配料制成，用作空心砖及建筑用板材等。50年代由美国爱尔门道夫研制成1100～1300千克/立方米的高密度水泥刨花板，其性能由轻质的绝缘性能转变成密质而能承受较大负载的板材，即现今的水泥刨花板。其后，联邦德国的比森公司对此进行了很多开发工作，形成了具有现代化生产特征的流水线。

中国于70年代中开始自行研究、设计、制造了日产35～40立方米水泥刨花板（规格为2850～900毫米）的机械，其产品主要用于活动房屋、通风管道等。

水泥刨花板生产工艺与平压法树脂胶刨花板相似，最大不同点在于水泥刨花板是以水泥为胶粘剂。可以用早强水泥或500号硅酸盐水泥。因木材中糖成分对水泥有阻凝的作用，在使用500号硅酸盐水泥时需要加入诸如氯化钙、硫酸铝、氢氧化钙、水玻璃或三乙醇胺等化学促凝剂。压制水泥刨花板时可采用冷压工艺，但必须有养护过程，其流程如图。

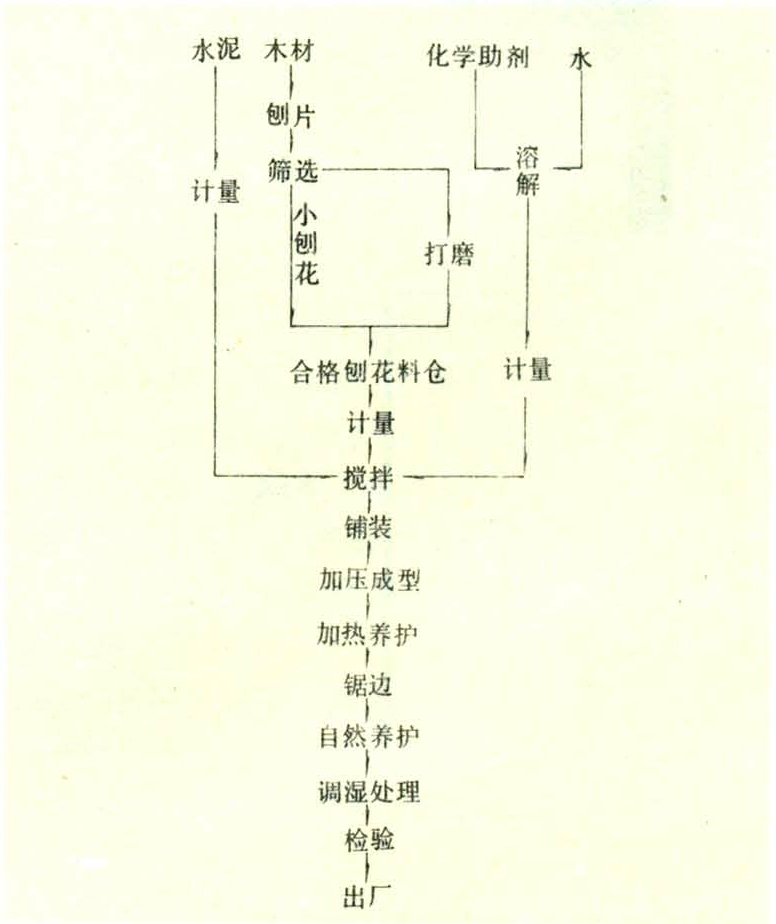

水泥刨花板生产工艺流程图

水泥刨花板密度为1100～1200千克/立方米，含水率9～13%，静曲强度9.0～12.0兆帕，抗拉强度3.5～5.0兆帕，平面抗拉强度0.4～0.6兆帕，吸水率（水浸24小时）＜10%，吸水线膨胀率（水浸24小时）0.1～0.15%，导热系数0.15～0.16千卡/米·℃·小时，隔音性能（12毫米厚板）31分贝。
