浸渍纸干燥机

将需浸渍的纸通过浸胶槽或涂胶辊使纸的两面浸渍上所需的胶液,经干燥后剪切成一定尺寸或卷成一卷的浸渍纸生产设备。类型按浸渍纸烘干时的运动方式,可分为卧式浸渍纸干燥机和立式浸渍纸干燥机。卧式浸渍纸干燥机又分为单层及双层两种。双层卧式浸渍纸干燥机有上、下两层,它是各自独立的两条生产线,近似于两个单层卧式浸渍纸干燥机的组合。

将需浸渍的纸通过浸胶槽或涂胶辊使纸的两面浸渍上所需的胶液,经干燥后剪切成一定尺寸或卷成一卷的浸渍纸生产设备。

类型

按浸渍纸烘干时的运动方式,可分为卧式浸渍纸干燥机和立式浸渍纸干燥机。卧式浸渍纸干燥机又分为单层及双层两种。双层卧式浸渍纸干燥机有上、下两层,它是各自独立的两条生产线,近似于两个单层卧式浸渍纸干燥机的组合。为了适应连续浸渍两种树脂溶液的需要,发展了两段式浸渍纸干燥机(包括卧式和立式)。

结构与性能

①卧式浸渍纸干燥机根据用途和工艺要求可设计成不同的浸渍方式:不对称浸渍法。先对纸的一面进行浸渍,然后再进行双面浸渍。复合浸渍法。该类浸渍干燥机的浸渍槽有两个,分别盛放不同的树脂浸渍液。纸经一次浸渍后,就进入渗透区的中间干燥,然后经过第二次浸渍再进入干燥段。无论采用何种浸渍方式,卧式浸渍纸干燥机均由纸卷放卷、浸渍、干燥、冷却、卷卷或剪切等部分组成。下图所示为采用第二种浸渍方式的干燥机。被浸渍的纸进入第一级涂胶辊时,先涂纸的底面,胶辊将胶液挤涂入纸纤维中的同时将纸纤维中的空气挤出,从而使胶液以较快的浸润速度被纸吸收。第一级浸渍后的纸经红外线烘干器将涂上的胶液烘干。被浸渍的纸进入第二级涂胶段后,纸的两面均浸渍上适量的胶量。浸渍结束后的纸进入干燥部分时,纸的上下两面分别受到从喷气箱中吹出的热气流作用而漂浮在喷气箱之间并很快地被干燥。卧式浸渍纸干燥机的生产效率较高,浸渍干燥速度约为23~36米/分。其浸渍部分由导向辊、张紧辊、浸渍胶槽、增湿辊、呼吸辊、中间干燥、浸渍辊、剂量辊等装置组成。浸渍辊用于控制纸的浸渍时间,辊间的距离可随时进行调整;剂量辊主要起控制胶量的作用,辊径和间隙要有较高的精度。性能优异的浸渍纸干燥机配有高精度的自动调节剂量辊的装置。上述浸渍机构较为复杂,但也可以根据用途设计较为简单的浸渍机构。干燥部分一般由一个或几个结构相同的干燥分室组成,各个干燥分室的工艺参数可以独立调整。经加热器加热的热空气由高效率风机鼓入喷气箱,经喷嘴喷向运动的纸带的上下表面。在干燥室的纸带进口和出口处有为防止干燥室热量的散失而由专门系统形成的空气幕。新发展的大型卧式浸渍纸干燥机配有各种自动记录和测量、控制仪表,是一种高效、连续自动作业线。对各种纸张和织物均可浸渍及涂布加工。②立式浸渍纸干燥机的结构与卧式浸渍纸干燥机基本相同。不同的是干燥部分是垂直布置的。在纸的前后两面布置散热器。纸通过时需垂直牵引,纸受到的拉力较大,所以对纸的湿张强度要求较高。此种类型的设备其生产效率比卧式浸渍纸干燥机低。但占地面积较少,能充分利用空间,这是一个较大的优点。

(张熙中 余丽慈)

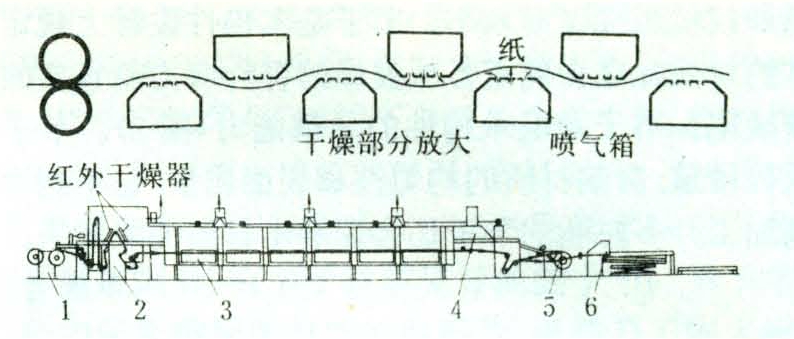

卧式浸渍纸干燥机
