转速计结构简单，使用方便，造价低，但惯性大，指针易摆动，精度低。 图1 离心式转速计 磁性式转速计利用电磁感应原理，把转速变为转角进行测量的仪器（图2）。磁感应系统由旋转磁钢和固定在指针轴上的铝盘组成。当转速计转轴与被测件相接，磁钢同步旋转，由于磁力线为磁盘切割，磁盘上感应电势产生电流，它与磁钢的旋转磁场相互作用，形成能带动指针轴偏转的力矩，由指针指示出被测转速值。
测定转动件转速的仪器。按结构原理分有离心式、磁性式、磁阻式、光电式、闪光式等。按输出方式分有模拟式与数字式两种。
利用离心力把转速变为位移进行测量的仪器（图1）。当转速计接上被测转动件时，旋转轴旋转，安装在旋转轴上的重环随其转动，重环在本身离心力作用下又绕自身轴作垂直于旋转轴的偏转，其偏转角（重环与旋转轴夹角）与旋转轴的转速平方成正比，通过传动机构，可在刻度盘上指示出测定的转速值。这种转速计结构简单，使用方便，造价低，但惯性大，指针易摆动，精度低。

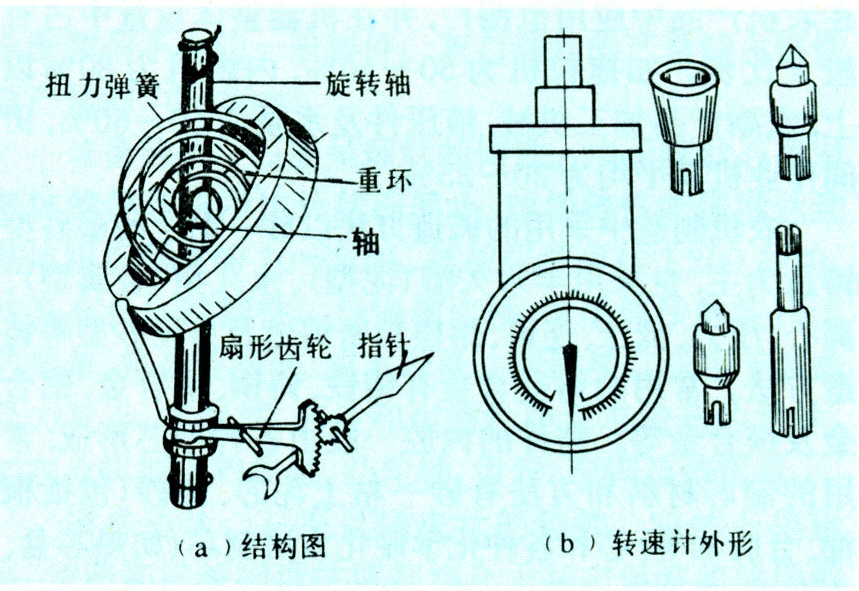

图1 离心式转速计
利用电磁感应原理，把转速变为转角进行测量的仪器（图2）。磁感应系统由旋转磁钢和固定在指针轴上的铝盘组成。当转速计转轴与被测件相接，磁钢同步旋转，由于磁力线为磁盘切割，磁盘上感应电势产生电流，它与磁钢的旋转磁场相互作用，形成能带动指针轴偏转的力矩，由指针指示出被测转速值。这种转速计结构简单，维护方便，可以正、反旋转。

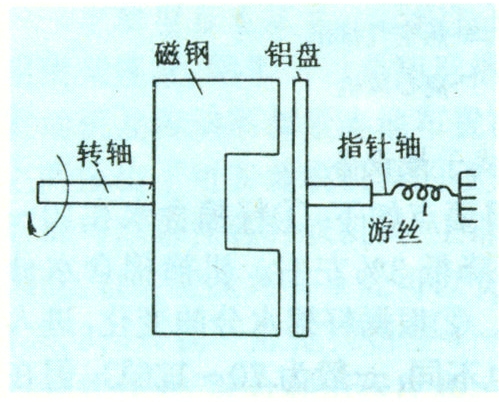

图2 磁性式转速计原理示意图
根据磁阻变化生产感应电势的原理测量转速的仪器（图3）。当被测件转轴通过联轴器，带动齿轮旋转，齿轮的轮齿，依次切割永久磁钢的磁力线，引起磁阻的变化，使线圈感应出脉冲电动势，感应电动势的频率与被测转速成正比，通过二次仪表就可以指示出被测转速值。这种仪表适用于高速件的测量。
图3 磁阻式转速计原理示意图
利用光电效应原理测量转速的仪器（图4）。采用一套光学系统，由光源发出光线，经透镜聚焦，通过光栅由投受光孔射出，照到被测旋转件上的反光带上，光线再由反光带反射到投受光孔，经透镜聚焦而射到光敏管上，使光敏元件感光。这样转轴每旋转一圈，反光带反射一个光点，光敏元件感光一次，发出一个脉冲信号。这个电脉冲信号经脉冲放大、整形，由单稳电路输出信号，显示装置就显示出相应的被测转速值。这种仪表不与被测对象直接接触，不增加被测件的负荷，使用方便，具有较高灵敏度和较宽的频率范围。但光学系统对使用环境有一定要求。
图4 光电式转速计原理示意图
利用已知频率的闪光，以非接触方式测量出旋转物体的转速。这种仪表如操作使用正确，可以得到较高测量精度。但使用调整繁琐，对被测对象要求转速稳定，否则难于跟踪。
