拨禾扶禾装置

将作物引向或扶起后引向切割装置,并将割后作物送向割台输送装置的部件。按其结构型式可分为拨禾轮和扶禾器两类。拨禾轮有普通拨禾轮和偏心拨禾轮两种型式。普通拨禾轮适用于收割直立或轻微倒伏的作物。偏心拨禾轮(图1)能将倒伏角在45°以内(倒伏角是指作物穗头根部和茎秆基部联线与地面铅垂线间的夹角)的作物扶起,它有较好的适应性,因此在收割机和全喂入联合收割机上普遍采用。

将作物引向或扶起后引向切割装置,并将割后作物送向割台输送装置的部件。按其结构型式可分为拨禾轮和扶禾器两类。

拨禾轮

有普通拨禾轮和偏心拨禾轮两种型式。普通拨禾轮适用于收割直立或轻微倒伏的作物。偏心拨禾轮(图1)能将倒伏角在45°以内(倒伏角是指作物穗头根部和茎秆基部联线与地面铅垂线间的夹角)的作物扶起,它有较好的适应性,因此在收割机和全喂入联合收割机上普遍采用。在联合收割机上,当偏心拨禾轮与在切割器和螺旋输送器之间加设一带式输送器的割台配合时就可收获严重倒伏的作物。

图1 偏心拨禾轮

普通拨禾轮

由拨禾板、拨禾轮轴和幅条等组成。其工作过程如图2所示。工作时,拨禾板(装在O0A0辐条外端)随机器前进(前进速度为vm),同时绕轮轴回转(回转角速度为ω),两个运动的合成使拨禾板端点A0相对地面作余摆线运动(A0A1A2A3拨禾板运动轨迹,O0O1O2拨禾轮轴运动轨迹)。当拨禾板从点A0运动到点A1时,开始插入作物丛,随着拨禾板的继续运动,作物被引向切割器,当拨禾板到达点A2时,作物在拨禾板扶持下在C2处被切割器(C0C1C2割刀运动轨迹)切断,随后,拨禾板相对割台作圆弧运动(A2D曲线),将割断的茎秆向后推向割台。

图2 普通拨禾轮工作过程简图

偏心拨禾轮

在普通拨禾轮的基础上,增加了偏心机构和搂齿。搂齿端点的运动轨迹与拨禾板端点相同,仍是余摆线。而偏心机构使搂齿作平面平行运动,即运动过程中搂齿方向保持不变。此方向可按作物倒伏方向和倒伏程度进行调节,使两者的方向基本一致,从而有利于搂齿插入作物丛将作扶起,并减少对作物穗头的冲击作用。偏心拨禾轮对收割一定倒伏程度的作物,比普通拨禾轮可明显减少谷粒损失。

为了适应收割不同高度、不同倒伏程度、不同产量的作物,拨禾轮的转速、轮轴的垂直位置和水平位置均可进行调整。

扶禾器

能扶起倒伏角在75°左右的作物。扶禾器的工作元件是安装在扶禾链上的拨指。常见的扶禾器有铅垂面型和倾斜面型两种(图3)。前者的扶禾链在铅垂面内运动;后者的扶禾链在倾斜面内运动。扶禾器一般用在立式割台的割捆机和半喂入联合收割机上。

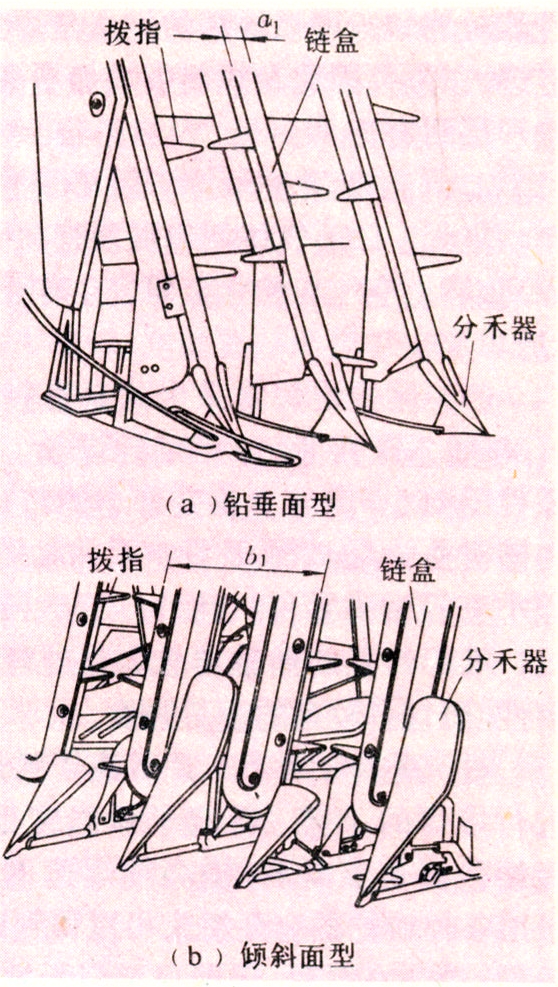

图3 扶禾器

铅垂面型扶禾器

由扶禾链、拨指、上链轮、下链轮和链盒(拨指导轨)等主要部分组成(图4),拨指则铰接在扶禾链上。扶禾器倾斜地配置在切割器前上方。工作时,拨指随扶禾链作回转运动,同时又能绕铰接点作翻转运动。当拨指随扶禾链由上向下运动至下链轮处时,拨指受导轨控制而翻转伸出链盒外,同时在近地面处插入作物丛,随着拨指由下而上的运动,作物被扶起理直,然后在上、下拨禾星轮配合下,作物被切割器切断。此后,拨齿缩回链盒处于非工作状态,由上往下运动。切断后的茎秆则保持直立状态被送至切割器上方的上、下横向输送链。铅垂面型扶禾器的链盒宽度a1较窄[图3(a)],适用于窄行距、矮秆作物。它是中国半喂入联合收割机上采用的主要型式。

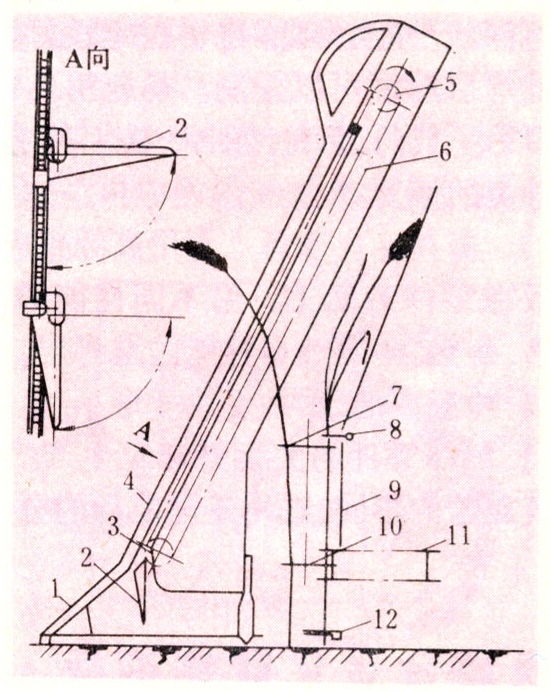

图4 铅垂面型扶禾器的结构

倾斜面型扶禾器

主要特点是拨指在扶禾链回转平面内运动,工作比较平稳。它相邻两链盒形成的无拨指区b1[图3(b)]较宽,约400毫米左右,作物在此处发生较大横向倾斜的状态下被切断,对窄行距或矮秆作物会产生高割茬或漏割等现象。
