防止接缝漏水的构造措施。在闸坝永久性横缝中一般必须跨缝设置可靠的止水，如止水片、沥青井、混凝土塞等。在临时性横缝或纵缝中仅设置止水片，在灌浆时起止浆的作用。根据止水要求程度的不同，止水片可以设一道或两道，可以单独使用，也可以与沥青井、混凝土塞等联合使用（见图）。沥青井和混凝土塞仅在小型工程或次要部位，或在缝面受压的情况下才可单独使用。
防止接缝漏水的构造措施。在闸坝永久性横缝中一般必须跨缝设置可靠的止水，如止水片、沥青井、混凝土塞等。
在临时性横缝或纵缝中仅设置止水片，在灌浆时起止浆的作用。根据止水要求程度的不同，止水片可以设一道或两道，可以单独使用，也可以与沥青井、混凝土塞等联合使用（见图）。沥青井和混凝土塞仅在小型工程或次要部位，或在缝面受压的情况下才可单独使用。止水片的主要材料是紫铜，在临时性缝中也可用镀锌白铁、铝皮等代替。近年来常用塑料作止水，但对于重要工程一般应有一道止水用紫铜片。紫铜片一般厚1.0～1.6毫米，弯折成U形以适应变形，每边埋入混凝土20～25厘米。沥青井通常呈方形或圆形，边长或直径为20～30厘米。井中设有加热设备，以便于熔化沥青。井顶部设有盖板。混凝土塞设在缝的迎水面，边长一般为20～50厘米，其后面涂有沥青，在水压力作用下可压紧缝口。止水的顶部应高出最高水位，或在溢流堰顶与闸门底预埋的钢梁相连；底部需嵌入基岩，深30～50厘米。除在闸坝的横缝需设置止水外，在溢流面与横缝相交处，下游最高水位以下的廊道、孔洞与横缝相交的周边上，以及不允许漏水的闸坝边墩、翼墙等的横缝中，也需设置止水，但构造可简单些，有的可只用一道止水片。临时性横缝及纵缝的止水通常也仅为一道止水片。第一道止水片与坝面的距离通常为0.5～2米。

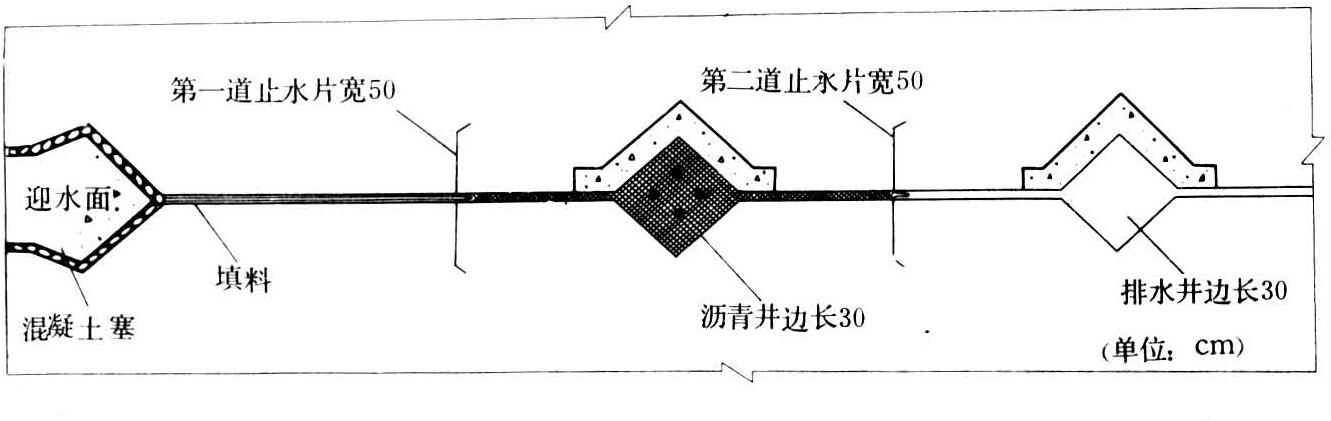

永久性横缝止水布置示意图
