泄槽轴线与过堰水流方向一致的开敞式溢洪道。当河岸有高程适宜的马鞍形垭口时，布置正槽式溢洪道，可节省开挖方量，故在土石坝枢纽中采用较多（如图）。

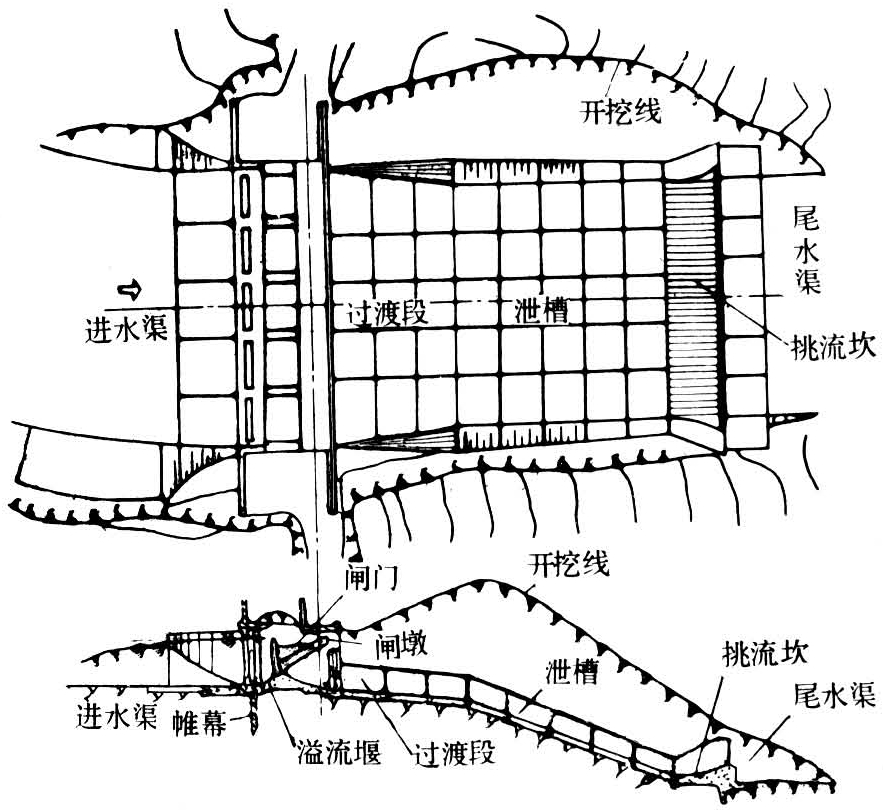

正槽式溢洪道平面、纵剖面图

正槽式溢洪道，常由进水渠、控制段、泄槽、消能段和尾水渠组成。其中控制段、泄槽及消能段三部分是溢洪道的主体。

进水渠的平面布置要使水流平顺地进入控制段，避免出现横向水流或漩涡。其横断面大多为梯形，常用的边坡比为：新鲜岩基1∶0.1～1∶0.3，风化岩基1∶0.5～1∶1.0，土基1∶1.5～1∶2.5，在岩基上可不作护面。为防止水流冲淘边坡和减少水头损失，渠中水流流速，通常限制在1～2米/秒内，渠轴线方向不宜急剧变化，必须转弯时，其弯曲半径应大于4～5倍渠底宽。在堰前3～6倍堰顶水头范围内，设置导流墙或渐变段，可改善进入控制段的水流条件。控制段，常采用溢流堰型式以准确控制过水能力。溢流堰位置，应根据地形、地质、运行和经济等条件确定。最好设置在较新鲜的岩基上，并尽量靠近水库，以缩短引渠长度。溢流堰，常采用宽顶堰、曲线型或折线型实用堰（见堰流）及驼峰堰。宽顶堰结构简单，施工方便，但流量系数较低。实用堰流量系数较大，但开挖方量也较大，施工较复杂。驼峰堰剖面由不同半径的圆弧复合而成，流量系数介于二者之间。正槽式溢洪道的溢流堰多为低堰，堰面一般不会出现过大的负压，不致发生破坏性空蚀和振动，为获得较大的流量系数，要选择合适的溢流曲线及堰面定型设计水头H_d、上游堰高P₁和下游堰高P₂。对中小型溢洪道可取H_d为0.6～0.75倍堰顶最大水头，P₁≥0.5H_d，P₂≥（0.6～0.7）H_d。堰上设置闸门和胸墙，可提高控制泄量的能力，扩大防洪库容，增加兴利库容。为减少挖方量改善泄槽的水流条件或减少出口单宽流量，常在溢流堰与泄槽之间或泄槽与消能段之间设展宽的过渡段。

溢洪道常采用挑流消能，为增加挑坎稳定性，挑坎底部应设插入地基的齿墙，挑坎下游接短护坦，以保护地基不受冲刷。采用底流消能时，消力池后应设置海漫、防冲槽。消能后的水流要与下游河渠中正常水流较好衔接。尾水渠平面布置应平顺，底坡与下游河道平均坡降接近，断面一般为梯形。
