用液体作为传力介质以推动吊杆牵引闸门门叶的启闭机。这种启闭机具有布置紧凑、机体构造简单、能以较小动力获得较大起重能力、传动平稳、压力大小控制方便、操纵设备比较集中、便于管理等优点。广泛应用于各种类型的水利工程。液压式启闭机的主要组成部分是油缸（或称活塞筒）、活塞、活塞杆以及泵、阀、管路系统。液压式启闭机的构造见图。
用液体作为传力介质以推动吊杆牵引闸门门叶的启闭机。这种启闭机具有布置紧凑、机体构造简单、能以较小动力获得较大起重能力、传动平稳、压力大小控制方便、操纵设备比较集中、便于管理等优点。广泛应用于各种类型的水利工程。
液压式启闭机的主要组成部分是油缸（或称活塞筒）、活塞、活塞杆以及泵、阀、管路系统。液压式启闭机的构造见图。缸内的活塞在液体压力的作用下，可以沿缸壁作轴向往复运动，从而带动连接在活塞上的吊杆。吊杆下端与门叶吊耳连接，通过活塞的运动操作门叶的启闭。液压机中油缸的安装方式有立式、卧式、转动式等。液体有油质和水质二种，一般以前者居多，因其对机械零件无锈蚀的危害。

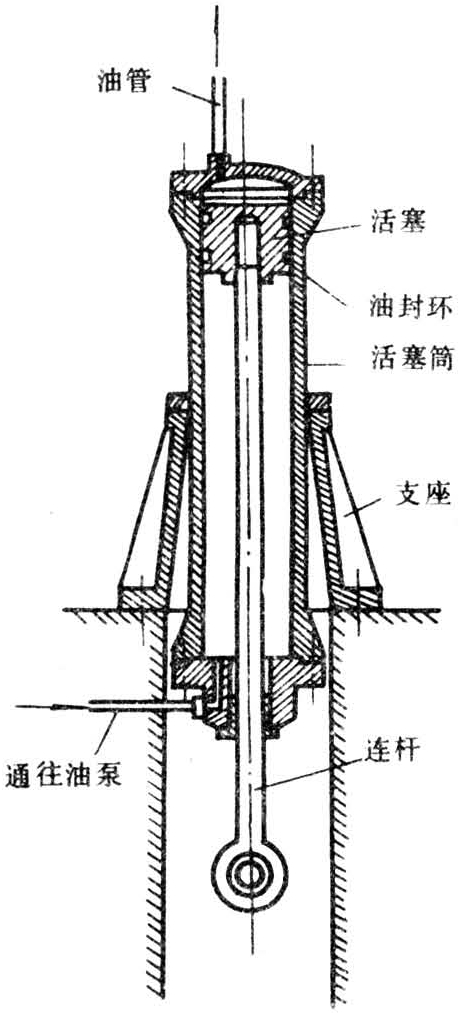

液压式启闭机示意图
液压式启闭机在吊杆进出油缸处容易漏油，引起门叶自行下滑，除在制造安装方面注意质量外，在设计上也要采取一定的措施，如定时向油缸下腔加压，加设蓄压器等。
中国的小型液压式启闭机系列标准中，目前有普通型（QPPY型）和快速型（QPKY型）二种，前者一般适用平面闸门，后者专供快速闸门使用。
