斜置于土石坝上游坝坡或水库岸坡上，能自库水位变动范围内的不同高程处取水的管式进口建筑物。沿坡面在管道的不同高程处分级设置进水孔口，各级进水孔口的高差一般为0.3～0.8米，孔径为0.1～0.5米。管的上端设通气孔，下端设消能室，后接坝下涵管，见图。各级进水孔口可采用球形门、平面斜拉闸门、转动式圆盘闸门以及水平盖板闸门和塞子等进行控制。

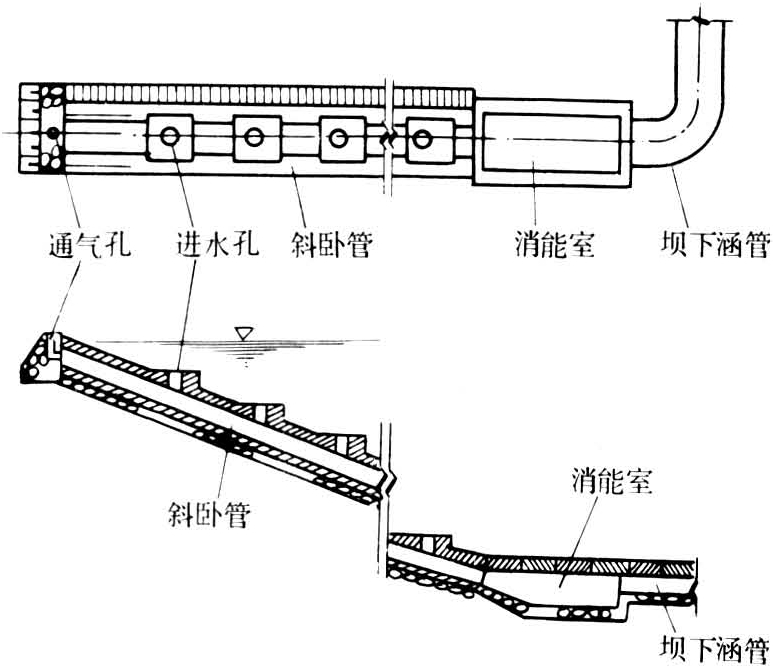

斜卧管式进水口
斜卧管的断面尺寸一般按无压明流设计。根据试验，水流由进水孔口跌入斜卧管时跃起的高度约为管中正常水深的2.5～3.0倍，故斜卧管的高度一般可取为管中正常水深的3～4倍。斜卧管式进水口可引取水库表层温水，且构造简单，施工方便。小型斜卧管可采用砖、石等材料建造，造价低廉。它的缺点是易漏水，对于木塞式及混凝土塞式进水孔口，启闭时需下水操作，冬季结冰时操作更为困难。
中国江西省丰城县枫溪水库坝下涵管的斜卧管式进水口，是在1980年改建完成的。进水口设计流量为1.0米3/秒，加大流量为2.966米3/秒，分级取水孔为60×60厘米的方形水平孔，级间高差2.9米。孔口上面设水平盖板闸门，侧边设导槽，使盖板闸门在启闭过程中不偏离孔位。这个工程的特点是可变更水平盖板闸门的开度以调整取水流量，并可以分层取水。
