沿土石坝上游坡或水库岸坡设置的小型坝下涵管的进口建筑物。垂直于坡面设进水管，进水管下设消能室，再接坝下涵管。进水管管口上沿坡面设平面或转动圆盘等型式的斜拉闸门，通过拉压杆由设在坝顶或岸坡平台上的启闭机操纵。平面斜拉闸门不能靠自重关闭，需采用能施加压力的螺杆式启闭机。为防止闭门时拉压杆产生纵向弯曲，沿拉压杆每隔1～2米设一支柱和防弯环，见图1。
沿土石坝上游坡或水库岸坡设置的小型坝下涵管的进口建筑物。垂直于坡面设进水管，进水管下设消能室，再接坝下涵管。进水管管口上沿坡面设平面或转动圆盘等型式的斜拉闸门，通过拉压杆由设在坝顶或岸坡平台上的启闭机操纵。平面斜拉闸门不能靠自重关闭，需采用能施加压力的螺杆式启闭机。为防止闭门时拉压杆产生纵向弯曲，沿拉压杆每隔1～2米设一支柱和防弯环，见图1。转动圆盘式斜拉闸门由底座板、圆盘闸门、杠杆及拉链组成，启闭机通过拉链施力于杠杆而使圆盘闸门开启或关闭，见图2。这种小型进口建筑物，构造简单，施工方便，造价低廉，但闸门不能提出水面，检修困难，且只能取水库底层水。

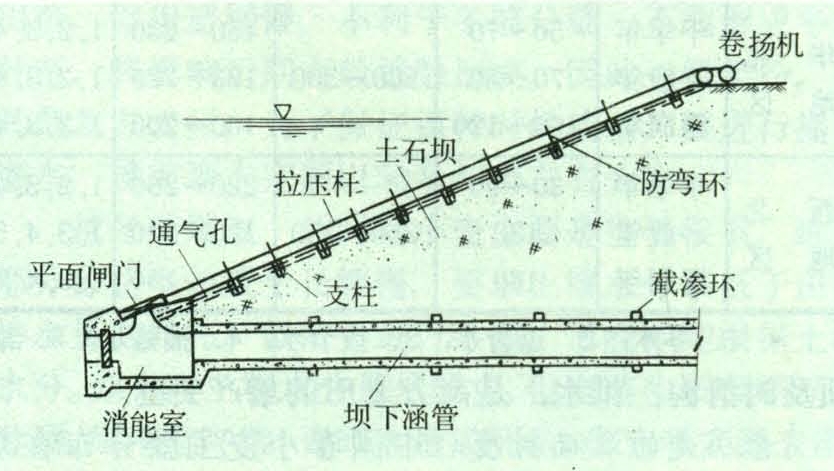

图1 平面斜拉闸门

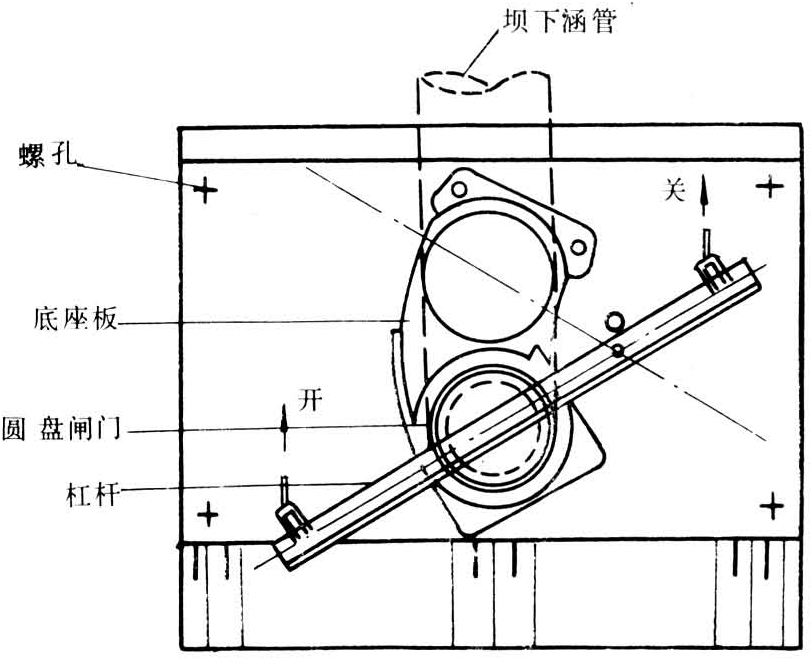

图2 转动圆盘式斜拉闸门
