依靠水力操作，关闭时形如屋顶的闸门。19世纪初，美国人怀德（J.White）和哈萨德（E.Hazard）首先创制的。屋顶闸门是由两块能绕水平铰轴（固定在底板上）旋转的门叶组成的，20世纪70年代中国把上游面的整块门叶改成能折叠的两块门叶，各块门叶之间均用活动铰联结，并与底板、闸墙构成封闭的门室，在闸墙或底板内设置输水道，使门室与上下游河渠连通，输水管道的进出口分别设置闸阀。

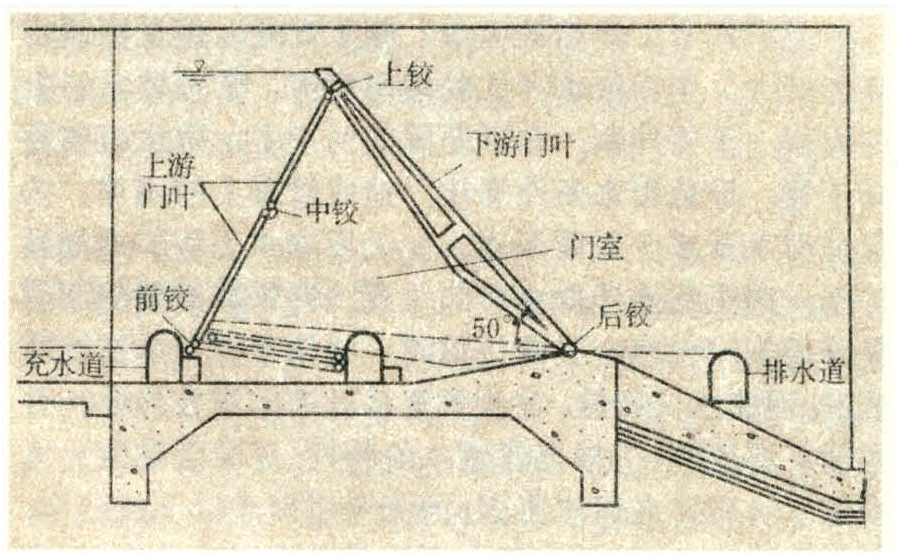

依靠水力操作，关闭时形如屋顶的闸门。19世纪初，美国人怀德（J.White）和哈萨德（E.Hazard）首先创制的。屋顶闸门是由两块能绕水平铰轴（固定在底板上）旋转的门叶组成的，20世纪70年代中国把上游面的整块门叶改成能折叠的两块门叶，各块门叶之间均用活动铰联结，并与底板、闸墙构成封闭的门室，在闸墙或底板内设置输水道，使门室与上下游河渠连通，输水管道的进出口分别设置闸阀。采用屋顶闸门的水闸（如图所示），称为浮体闸。
屋顶闸门
关闭输水道下游闸阀，开启上游闸阀，在上游水头的作用下，门室逐渐充水，依靠下游门叶上的浮力作用使闸门升起而封闭河渠。反之，关闭上游闸阀，开启下游闸阀，门室中的积水向下游排出，在上游门叶上的不平衡水压力作用下，上游门叶首先开始折叠，使闸门逐渐降落而开放河渠。正确选择闸门关闭时下游门叶的倾角（与水平面的夹角）是闸门能否升降自如的关键，一般采用40°～60°。门叶可用木材、钢材、钢筋混凝土或钢丝网水泥制作。中国已建成孔宽60米、挡水高度6米的屋顶闸门。目前屋顶闸门在运用中还存在自锁、自浮、铰轴锈蚀和摩损、止水橡皮撕裂、门室淤积等尚待进一步研究改进的问题。
