使水流以最小的水力损失均匀对称地流入导水机构的、外形呈蜗牛壳状的水轮机进水部件。它是一个过水断面逐渐变小的“管子”，包围在水轮机座环的外围，蜗壳内侧与座环相接通（图1）。水流从压力水管进入蜗壳后，一方面绕主轴作圆周运动，另一方面又沿径向运动流入导水机构。目前混流式、轴流式和斜流式水轮机都广泛应用蜗壳，蜗壳分为金属蜗壳和钢筋混凝土蜗壳。水头小于40米时，大多采用混凝土蜗壳。根据水头和容量的不同，金属蜗壳又可分别采用钢板焊接、铸铁和铸钢。其中，焊接蜗壳应用最广；小型卧轴混流式水轮机，常采用铸铁蜗壳；水头大于200米时，由于用厚钢板制作困难，常采用铸钢蜗壳。

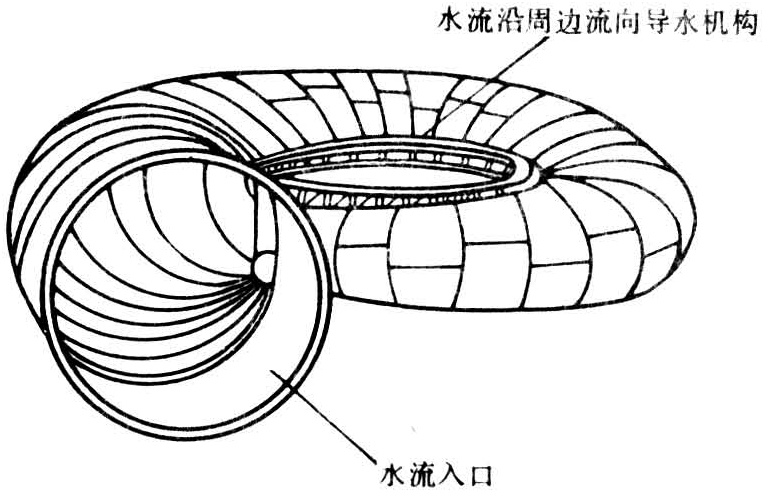

图1 金属蜗壳
金属蜗壳的横断面形状一般做成圆形，混凝土蜗壳的横断面形状一般采用梯形。蜗壳进口断面和尾端之间的夹角叫做蜗壳的包角（φ0）。金属蜗壳的包角一般采用345°。混凝土蜗壳的包角一般采用180°～190°（图2）。当包角小于180°时水轮机效率将下降。
图2 蜗壳的包角

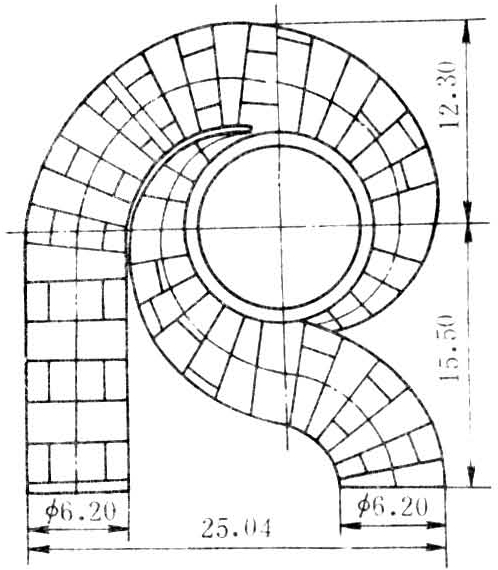

图3 巨型水轮机的双蜗壳
近年来，在巨型水轮机上有采用“双蜗壳”的趋势。每一蜗壳供水半个圆周（图3）。双蜗壳的进口断面直径比一般蜗壳减小1/3左右，蜗壳钢板厚度也相应减小。
