剖面由不同半径的圆弧复合而成的低溢流堰。其水流特点介于实用堰与宽顶堰之间（见堰流）。驼峰堰堰身较宽，地基应力较均匀，整体稳定性较好，适用于软弱地基。驼峰堰高度一般较小，堰前水流行近流速较大，堰上游不易淤积泥沙；对于相同高度的底板，设置高度不大的驼峰堰可增大流量系数且能减少闸门高度，常见的驼峰堰剖面如图a所示，其流量系数较宽顶堰大，一般在0.42以上，随堰高与堰顶水头的比值P/H的变化而变化，最大可达0.468。设计时流量系数一般选用0.40左右。堰顶水头过大时，堰下易发生淹没，流量系数将减小。在溢流堰面内增加斜坡的直线段长度，可加大下游堰高，从而减小淹没度或避免淹没，如图b、c所示。

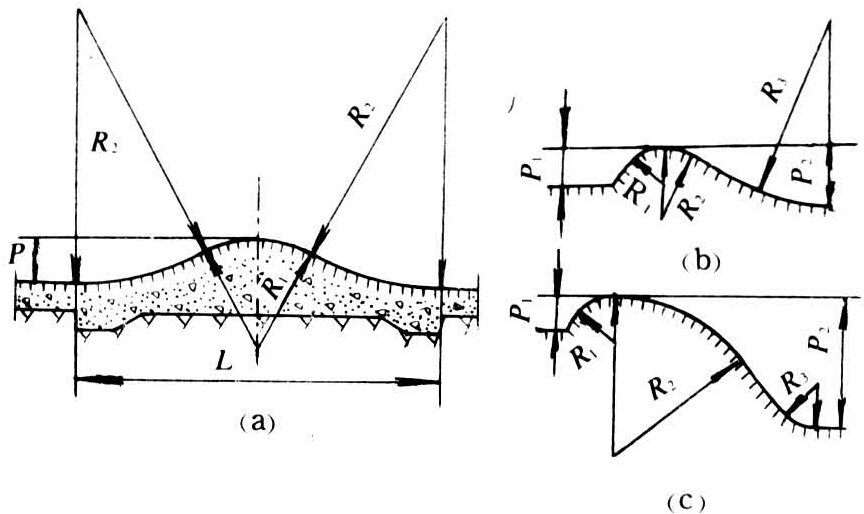

驼峰堰剖面图
驼峰堰在中国的溢洪道和水闸建设已得到应用。
