计算水平应力，并把塔身视为直立的悬臂结构，计算垂直应力。
在隧洞或坝下涵管进口处设置封闭式或框架式塔，用以控制水流的隧洞（或涵管）进水口（如图）。由进水塔、拦污栅、闸门及启闭机室等组成。
进水塔的结构型式，一般分为封闭式和框架式。封闭式塔身横断面为矩形或圆形，可在塔身不同的高程上分别设置几个进水口，根据水库水位的变化，分别启用不同的进水口，以便在不同库水位时引取表层温度较高的清水，对灌溉有利。塔上设工作桥与坝顶或岸坡连接。封闭式塔可在任何水位下检修，方便可靠，但造价较高。框架式塔所用的材料少，但只有一个进水口，仅能在库水位低时进行检修，取水时闸门槽也进水，流态复杂，易引起空蚀和振动。对于坝下涵管的进水塔，其位置可布置在坝体内靠近坝顶处，或布置在上游坝脚处，也可界于二者之间。应通过方案比较确定。而且塔身是细高的水中建筑物，采用钢筋混凝土结构，在水库中受风，浪、冰冻及地震力的影响较大。除需满足整体稳定要求外，可沿不同高程截取几个典型断面，按封闭框架计算水平应力，并把塔身视为直立的悬臂结构，计算垂直应力。

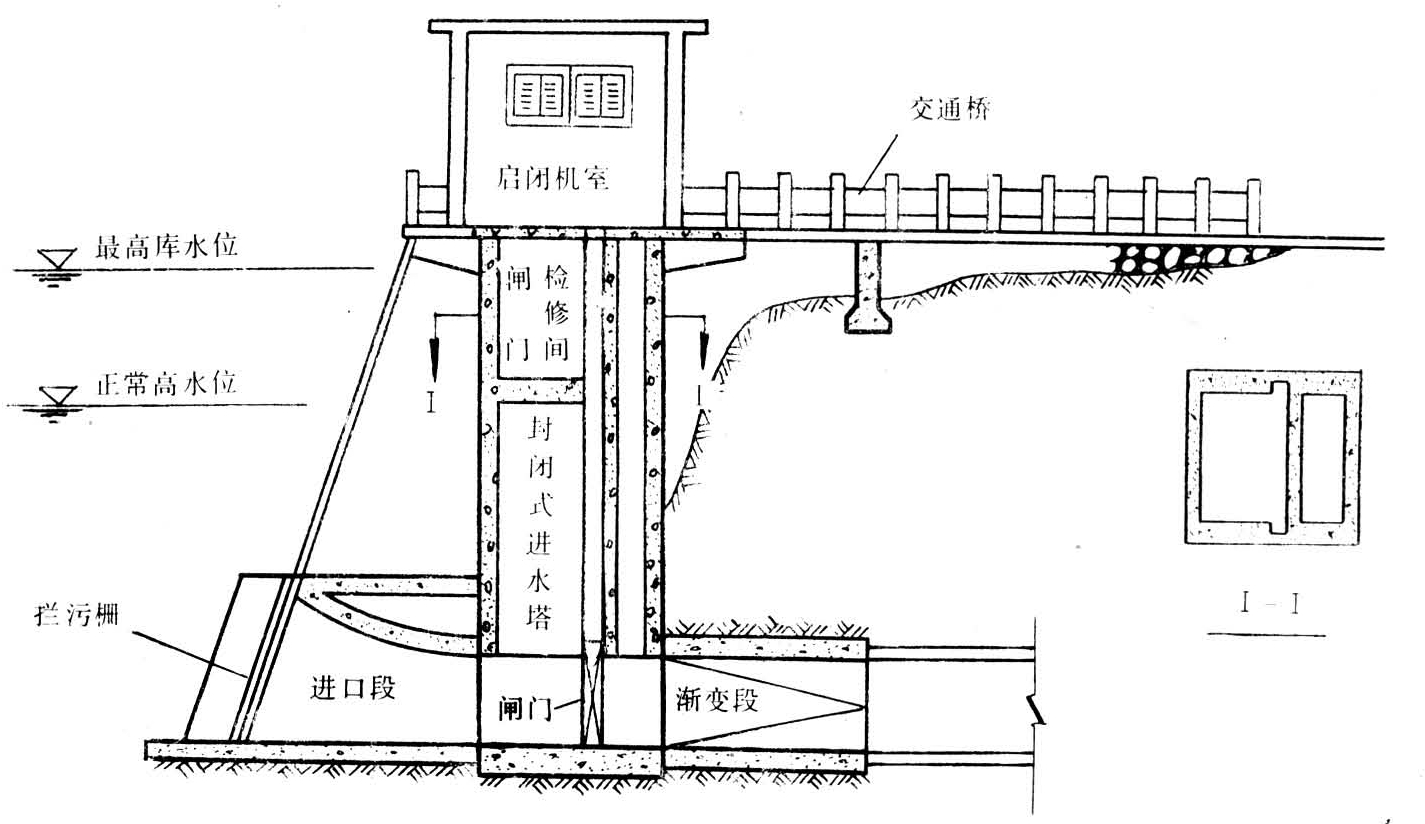

塔式进水口布置图
