对于反击式水轮机按防止汽蚀的要求，和对于冲击式水轮机按转轮不浸入水中旋转的要求所确定的水轮机安装位置的海拔高度（▽I）。水轮机安装高程的确定是水电站设计的重要内容之一。对立轴反击式水轮机，安装高程▽I是指导叶中心线的海拔高度（见图1a、b）：对卧轴反击式水轮机，安装高程▽I是指主轴中心线的海拔高度
对于反击式水轮机按防止汽蚀的要求，和对于冲击式水轮机按转轮不浸入水中旋转的要求所确定的水轮机安装位置的海拔高度（▽I）。水轮机安装高程的确定是水电站设计的重要内容之一。对立轴反击式水轮机，安装高程▽I是指导叶中心线的海拔高度（见图1a、b）：对卧轴反击式水轮机，安装高程▽I是指主轴中心线的海拔高度，见图1c。它们可用下述式子表示：
立轴混流式
水轮机安装高程
立轴轴流式
水轮机安装高程
卧轴反击式
水轮机安装高程
水轮机安装高程
以上各式中：Hs为水轮机的允许吸出高度（米）；▽T为水电站尾水位（海拔高程）；D1为转轮标称直径（米）；bo为导叶高度（米）；σ为水轮机汽蚀系数，可从水轮机综合特性曲线上查得；H为水轮机的工作水头（米）。
反击式水轮机的安装高程▽I主要与水轮机汽蚀系数和尾水位有关，汽蚀系数随水轮机工况、水温等而变化，尾水位又受到很多因素的影响。因此，确定安装高程时，要仔细考虑施工条件、运行工况、当地气温、海拔高程和影响尾水位变化的各种因素，有时必须进行多方案的技术经济比较。
水斗式水轮机的安装高程与汽蚀无关，它主要取决于转轮不允许浸入水中旋转的要求。为此，转轮应装置得比尾水位高一些，但相应于高出部分未利用的水头。当尾水位变幅较大时，未利用的水头也较大。按一般经验，卧轴水斗式水轮机轴线高出尾水位的距离A，应满足A≥1.5DI。对立轴机组，A值可由图2的经验曲线查得。

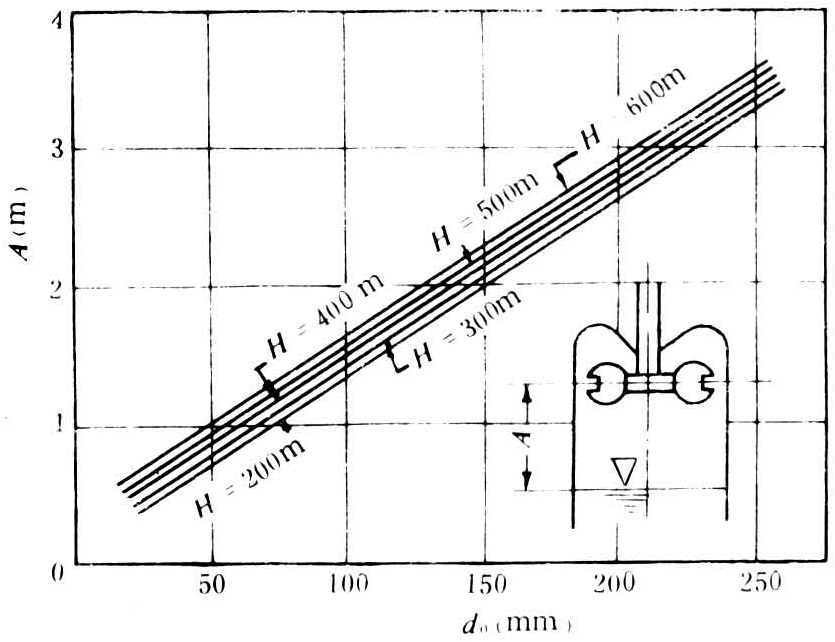

图2 立轴水斗式水轮机转轮中心线至尾水位距离A的经验曲线（do为射流直径）
