绕过检修闸门联通水库与输水道的旁通管。其功用是向深式输水道检修闸门与工作闸门之间充水，使检修闸门在上、下游水压力平衡的状态下开启，以减小启门力。坝内泄水孔的平压管埋入坝体内，并通往坝内廊道，在廊道内设充水阀控制水流；输水隧洞的平压管埋设在闸墩内（见图），平压管上的充水阀通过阀门井在启闭机室操纵。
绕过检修闸门联通水库与输水道的旁通管。其功用是向深式输水道检修闸门与工作闸门之间充水，使检修闸门在上、下游水压力平衡的状态下开启，以减小启门力。
坝内泄水孔的平压管埋入坝体内，并通往坝内廊道，在廊道内设充水阀控制水流；输水隧洞的平压管埋设在闸墩内（见图），平压管上的充水阀通过阀门井在启闭机室操纵。平压管的直径根据灌满两门空间水体所需的时间决定，充水时间一般不超过8小时，计算充水量时应计入第二道闸门的漏水量。有时将充水阀设置在检修闸门上，使构造更为简易。水电站高压管道上的快速事故阀门如蝴蝶阀，在阀体上亦装设有平压管和充水阀，其平压管的面积，一般为输水道过流面积的1～2%。充水阀用油压操纵，也可用电动和手动操纵。

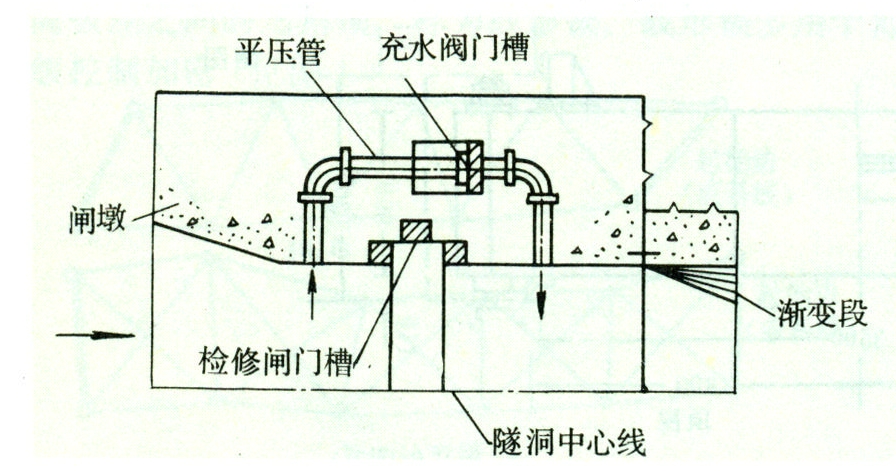

输水隧洞的平压管布置
