槽身支承于槽墩或排架上，既起输水作用又起梁的作用的渡槽。梁式渡槽受力、传力明确，设计、施工均较方便，运用情况良好，是渡槽建设中采用最多的一种型式。当渡槽不高时，常采用单排架；当渡槽较高时，常采用空心墩或双排架（图1，a）。空心墩刚度大，运用情况较好。

梁式渡槽类型 梁式渡槽根据支承方式不同，可分为简支梁式（图1，a）、双悬臂梁式（图1，b）、单悬臂梁式和连续梁式4种。前两种是常用的型式。简支梁式渡槽各节槽身的两端支撑在排架或槽墩上，槽身在竖向荷载作用下产生较大的下部受拉的正弯矩。该弯矩与跨度平方成正比，因此跨度不宜过大。但当排架或槽墩较高时，跨度过小，排架或槽墩的数量加多，也不够经济。经济跨度一般约等于或略小于排架或槽墩的高度，常用跨度为8～12米。双悬臂梁式渡槽根据支承排架的位置不同，又分为等跨双悬臂与等弯矩双悬臂两类。前者的跨间距离等于两端悬臂长度之和，只产生上部受拉的负弯矩；后者的跨间距离应大于两端悬臂长度之和，使跨中正弯矩等于支承处的负弯矩。由于弯矩数值比简支梁式减小，每节槽身总长度可增大到30～40米。常用的梁式渡槽高度在20～25米以下，过高不够经济。渡槽各节槽身之间必须用伸缩缝分开，缝宽一般采用2厘米左右，装配式槽身缝宽应加大到3～5厘米。伸缩缝必须用既能适应变形又能防止漏水的止水材料封堵。

图1 梁式渡槽

梁式渡槽组成 由槽身、支承结构和进、出口等部分组成。

槽身常用的横断面型式有矩形和U形，也有的用圆管形（图2）。矩形槽适用于大、中、小流量，U形和圆管形多用于中小流量。无通航要求的渡槽一般在其顶部每隔1～2米设拉杆一道，以增加侧墙纵向稳定和改善槽身横向的受力条件，不设拉杆的通航矩形渡槽，可适当加大侧墙厚度或加肋以增加侧墙的稳定性。当流量很大时可采用底部多纵梁的型式，使槽底成为板梁结构。钢筋混凝土矩形及U形槽身横断面造型，主要取决于槽内水深与水面宽之比，简称宽深比（h/B）。从过水能力看，宽浅应该适度，从纵向受力条件看，以窄深一些有利，综合两种因素，工程上常用h/B＝0.6～0.8。深宽比还应满足横向稳定要求，防止产生过大的横向变形，一般要求h/B＜1，H₁/t＜15～20（H₁为槽壁高度，t为槽壁厚度），常用的t＝8～15厘米。

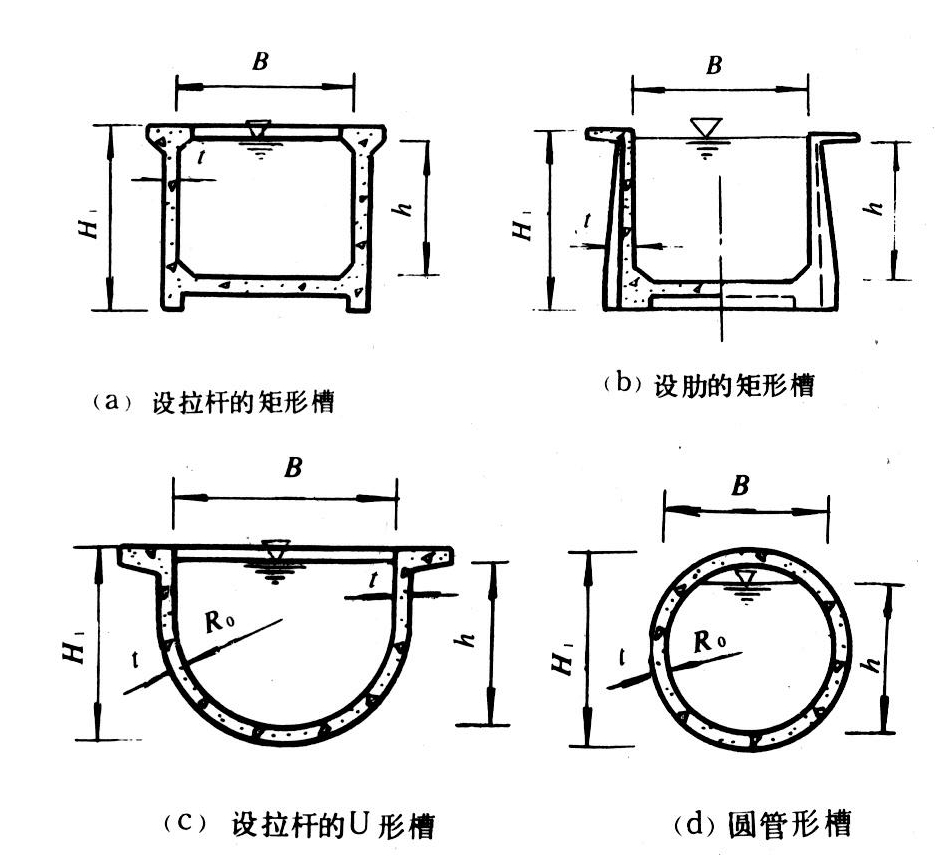

图2 槽身横断面形式

梁式渡槽的支承结构常为排架或槽墩（图3）。排架属钢筋混凝土框架式结构。槽墩有实体式和空心式。实体式用圬工材料建造，用料多，不宜用于高槽墩。空心式可节约材料，适用于高槽墩。排架与槽墩下部为基础，它将渡槽的荷重传给地基。渡槽的基础型式要和支承结构型式相适应，常用的有双悬臂肋梁基础（图3，a）及整体板式基础（图3，b、c）。此外，还有独脚无筋基础、管柱或沉桩承台基础等。

进出口建筑物有几种不同型式。当渡槽进出口为填方渠道时，常采用重力式槽台（图1，a），以支承槽身和档土，其剖面尺寸按档土墙设计。也可不使用槽台，采用斜坡式连接，即将槽身伸入土坡中。填土应夯打密实，并设防渗排水设备，避免土坡滑动致使排架失稳。当渡槽进出口为挖方渠道时，可将靠岸坡的一端槽身支承于高度不大的支墩上（图1，b）。一般渠道断面为梯形，槽身断面为矩形或U 形，为了使渠道水流与槽身水流能平顺衔接，渡槽进口需设置由梯形变为矩形的渐变段（图1，b），对于U 形槽身有时还需设置由矩形变为U 形的连接段。渡槽出口断面变化与进口相反。为了检修渡槽，在其进口处设置检修门槽。

梁式渡槽

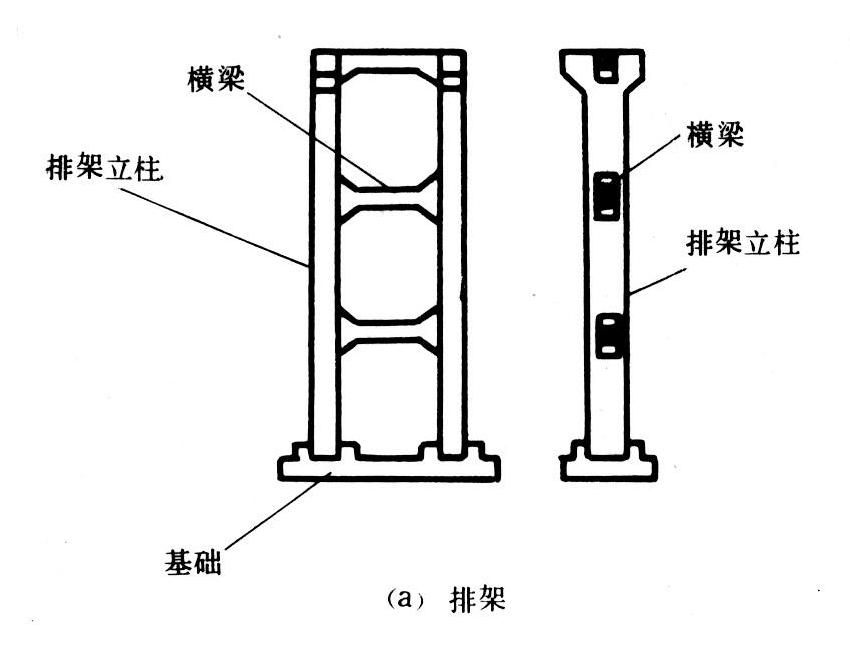

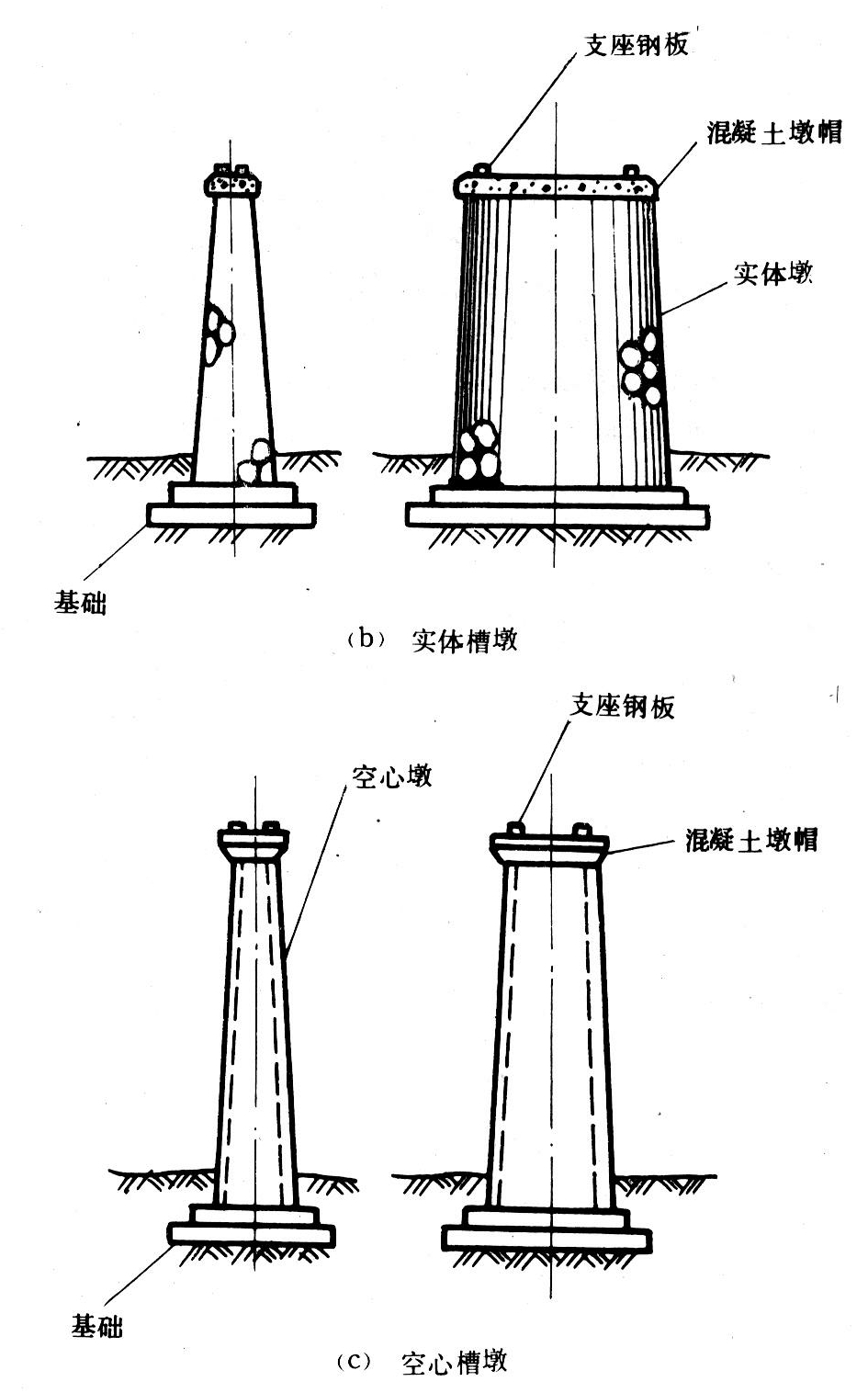

图3 排架、槽墩形式
