进口为喇叭口、下接竖井的泄洪建筑物。又称竖井式溢洪道。当坝址狭窄、岸坡陡峻、修建其它类型溢洪道开挖量大且不经济时，可采用井式溢洪道，它由溢流喇叭口、渐变段、竖井、弯管、出水隧洞和消能段组成（如图）。 井式溢洪道 喇叭口是一个环形的溢流堰，堰长或进口半径R，按设计流量和堰顶水头，由环堰堰流公式计算确定。喇叭口的曲线轮廓与水流自由下落的流线大致吻合，水流交汇处为喇叭口末端。

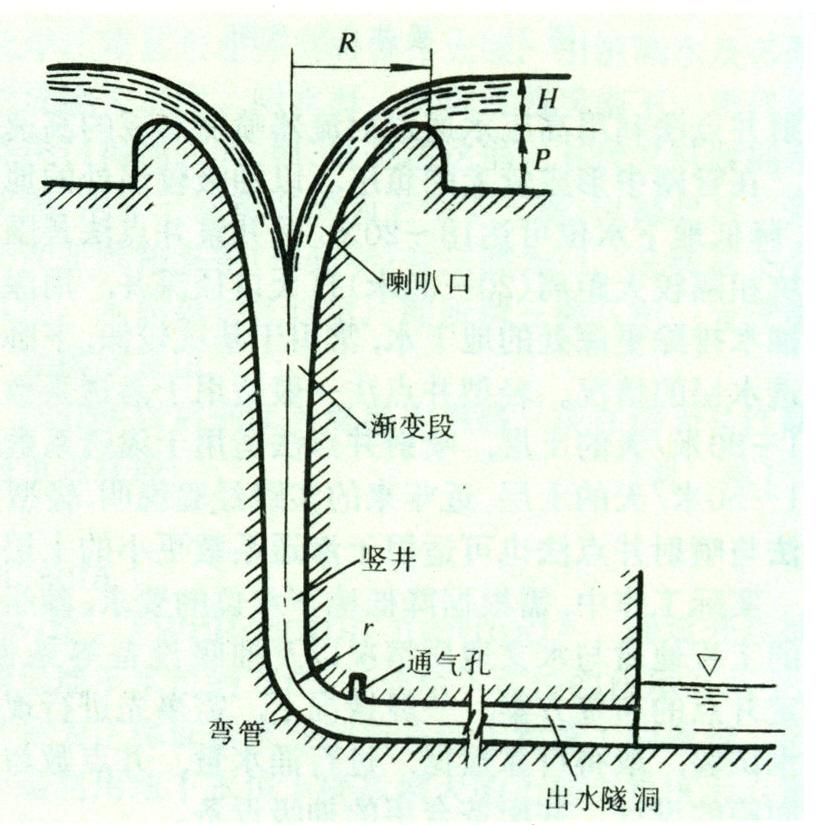

进口为喇叭口、下接竖井的泄洪建筑物。又称竖井式溢洪道。当坝址狭窄、岸坡陡峻、修建其它类型溢洪道开挖量大且不经济时，可采用井式溢洪道，它由溢流喇叭口、渐变段、竖井、弯管、出水隧洞和消能段组成（如图）。
井式溢洪道
喇叭口是一个环形的溢流堰，堰长或进口半径R，按设计流量和堰顶水头，由环堰堰流公式计算确定。喇叭口的曲线轮廓与水流自由下落的流线大致吻合，水流交汇处为喇叭口末端。环堰型式有实用堰和平顶堰两种。实用堰流量系数大，当泄流量和堰顶水头一定时实用堰较平顶堰堰顶直径小，易于布置，一般在泄流量较小时采用。平顶堰适用于较大流量和堰上有闸墩的情况。渐变段是喇叭口与竖井间的过渡段，水流在段内自由下落，随着流速增大，断面逐渐缩小，段内水压力仍可认为是大气压。竖井一般为铅直的，用弯管与出水隧洞相连，弯管中线弯曲半径γ应大于2.5～4倍弯管直径，以免弯管内侧产生负压，出水隧洞为水平或带有较缓纵坡，有条件时可利用施工导流隧洞。当竖井、弯管与出水隧洞直径相同时，可利用能量平衡方程确定出水隧洞的直径。直径不变的竖井内常会发生负压，引起建筑物的空蚀和震动，设通气孔可有效地减少负压，通气孔面积可采用竖井面积的10～15%。竖井断面逐渐收缩也可使负压减少。
