以桁架式拱或拱型桁架作为槽身支承结构的渡槽。桁架式拱将拱式渡槽的主拱圈与拱上支承结构结合在一起，主要起拱的作用。拱型桁架则有所不同，它的上弦杆虽呈拱形，但起主要作用的仍是整个桁架。

图1和图2（a）为上承式桁架拱，桁架拱片由上下弦杆及腹杆（包括竖杆与斜杆）组成，下弦杆为拱形，上弦杆为直线形，槽身搁置于上弦杆上，槽身荷载以节点集中力的方式传递给桁架拱，受力图形如图2（a）所示。随着 下、上弦杆刚度比的增大，下弦杆拱的作用显著增加，并可以减少上部弦杆的应力，对改善结构的受力状态是有利的。电算成果表明，以下、上弦杆刚度比大于6为宜。上承式桁架拱拱脚处水平推力大，施工过程中对槽墩受力不利。适用于低槽墩和两岸地基较好的情况。

图2（b）为下承式桁架拱，上弦杆为拱形，下弦杆为直线型，槽身搁置于下弦杆上。当上、下弦杆刚度比较大时，上弦杆拱的作用较突出，拱脚有较大的水平推力传给下弦杆，使下弦杆受拉。当上、下弦杆刚度比较小时，梁的作用较突出，实质上是拱型桁架。下承式受力特点是拱脚的水平推力由下弦杆或下弦杆与图2c为中承式桁架拱，介于上承式与下承式之间，而更接近下承式，但结构更复杂，采用不多。图2d为复拱式桁架拱。上、下弦杆都是拱形，在竖向荷载作用下弦杆受压，拱的性能最突出。竖杆复拱式各杆的弯矩较小，但加设斜杆后，因荷重加大和结构性能的改变，使各杆的轴向力和部分杆的杆端弯矩反而增大，因此，不宜采用斜杆式。复拱式桁架拱渡槽只能在槽身两侧各设一榀桁架拱片，故流量和跨度受到一定限制。

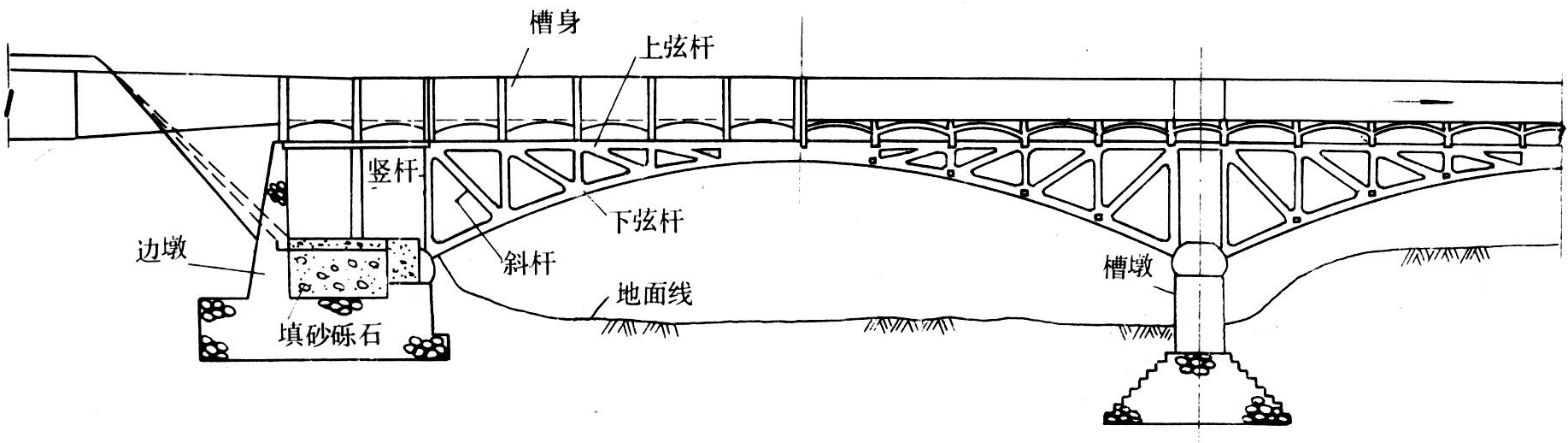

图1 上承式桁架拱渡槽

图2 桁架拱渡槽受力图

墩台共同承担。使下弦杆、竖杆均受拉，而且下弦杆的拉力较大，容易产生裂缝，因此，这种型式的渡槽适用于高槽墩、中小流量与中小跨度的情况。

桁架拱渡槽属空间刚架体系。在竖向荷载与水平风荷载作用下，根据结构纵向、横向变形相容条件，用杆系有限单元法，把空间刚架结构离散成有限个杆端刚性连接的杆件单元，利用位移法原理，编写空间刚架电算程序，可以求解各杆端的内力与变位。
