敷设在开挖一定深度的沟槽内上面填土的管道，如图所示。沟埋式管的填土压力分铅直土压力与水平土压力两种，它们是埋管的主要荷载。①铅直土压力。由于回填土的密实度不如沟壁天然土坚实，回填土的沉陷变形受到两侧沟壁天然土的约束，产生阻止回填土下沉的向上摩擦力。回填土的一部分重量与该摩擦力相平衡，另一部分传给管道和沟底，故管道上所承受的铅直土压力小于管身上回填土柱的压力。②水平土压力。
敷设在开挖一定深度的沟槽内上面填土的管道，如图所示。沟埋式管的填土压力分铅直土压力与水平土压力两种，它们是埋管的主要荷载。①铅直土压力。由于回填土的密实度不如沟壁天然土坚实，回填土的沉陷变形受到两侧沟壁天然土的约束，产生阻止回填土下沉的向上摩擦力。回填土的一部分重量与该摩擦力相平衡，另一部分传给管道和沟底，故管道上所承受的铅直土压力小于管身上回填土柱的压力。②水平土压力。水平土压力的大小除与填土深度、性质有关外，还与管壁到沟壁之间的距离及填土夯实程度有关。当（B0-D1）＞2米时（B0为管顶处的沟槽宽度，D1为管身外径），管道水平向受力性质与上埋式管相同，可按静止土压力计算。当（B0-D1）＜2米时，考虑到回填土不易夯实，水平土压力较小，应对静止土压力乘以小于1的局部作用系数Kn，Kn可取为（B0-D1）/2。

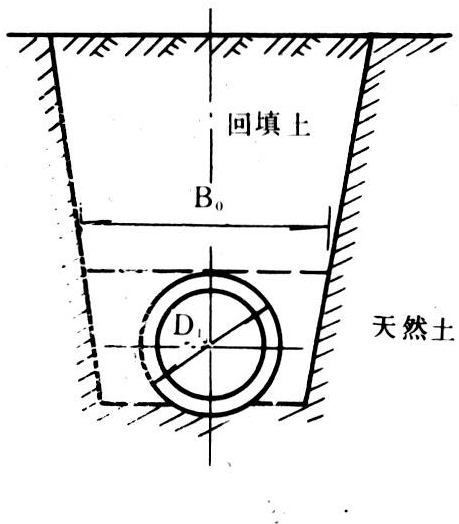

沟埋式管图
