上层设进水闸，下层设冲沙廊道，将含少量细沙的表层水引入渠道，含大量粗粒径泥沙的底层水由冲沙廊道排走的有坝取水。按进水闸位置不同，可分为正面分层取水及侧面分层取水两种。正面分层取水枢纽（图1）是将进水闸与拦河闸或壅水坝布置在同一轴线上；闸底板下设尺寸较大的冲沙廊道，一般不另设冲沙闸。正面引水时，闸前水流在平面上不出现弯曲现象，可减少粗沙入渠。冲沙廊道还可用于泄洪。

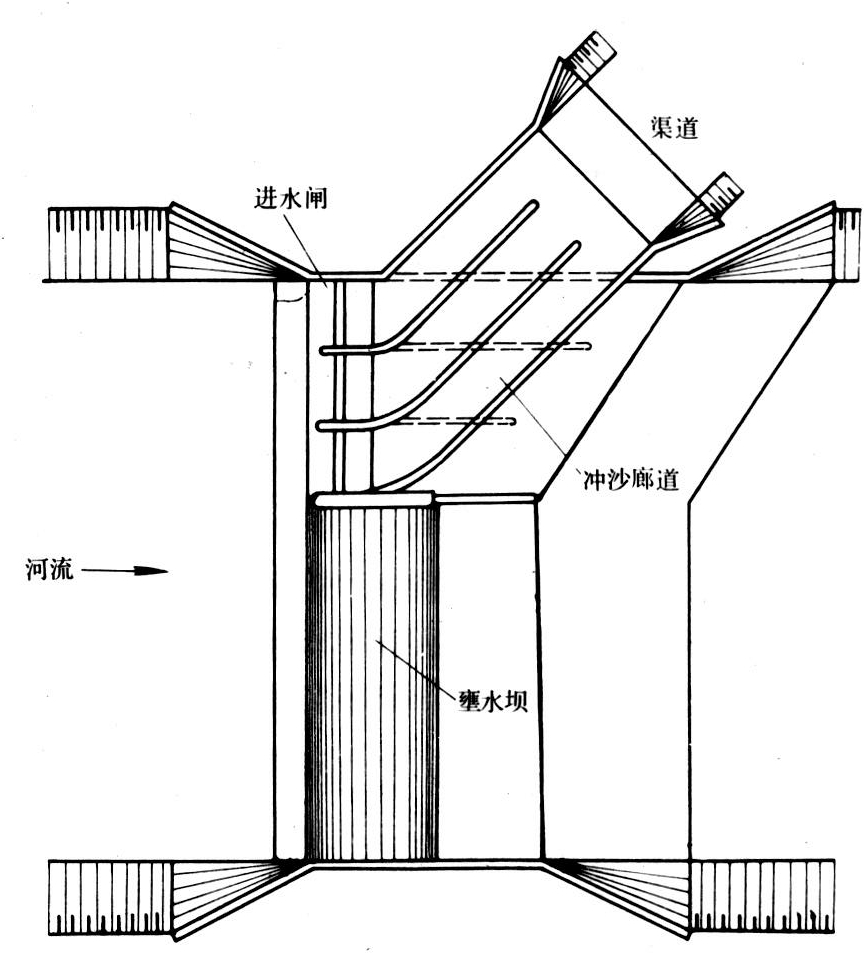

图1 正面分层式取水

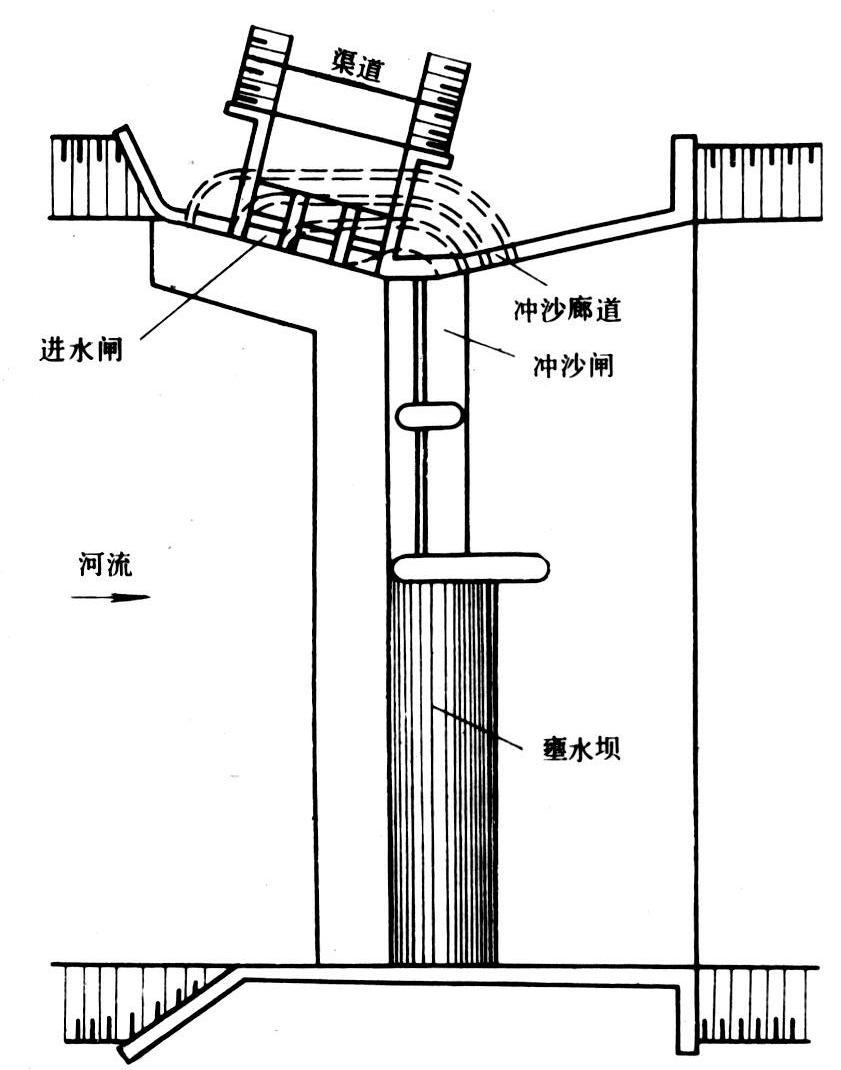

图2 冲沙廊道式取水
侧面分层式取水也称冲沙廊道式取水，进水闸设于岸边，进闸水流与河道水流垂直或接近垂直，底板下设冲沙廊道。由于廊道断面较小，长度较大，平面上呈曲线形，故冲沙能力低于正面分层取水。当河道来沙量大时，为了冲洗上游淤沙，常需增设冲沙闸（图2）。引水时冲沙闸关闭，水流受阻产生的反向底流与引水产生的横向环流相结合，将大部分底沙推至进水闸上游边墙附近，在该区布置第一个廊道，可提高排沙效率。来水量大时，可开启冲沙闸冲洗上游淤沙。
分层式取水的特点是可以边引水边冲沙，当枯水期河道来水及来沙量减少时，也可利用廊道上的闸门进行定期冲沙。分层式取水适用于来水量比较丰富、用水保证率较高的情况。
