水流方向和速度改变时，对作为水流边界的建筑物表面所产生的力。如溢流重力坝泄水时，水流对溢流坝面及下游辅助消能设备表面均有动水压力。
溢流坝面上的动水压力（图 1）可通过水工模型试验测定，也可通过计算近似确定。溢流坝反弧段cd上的动水压强为：

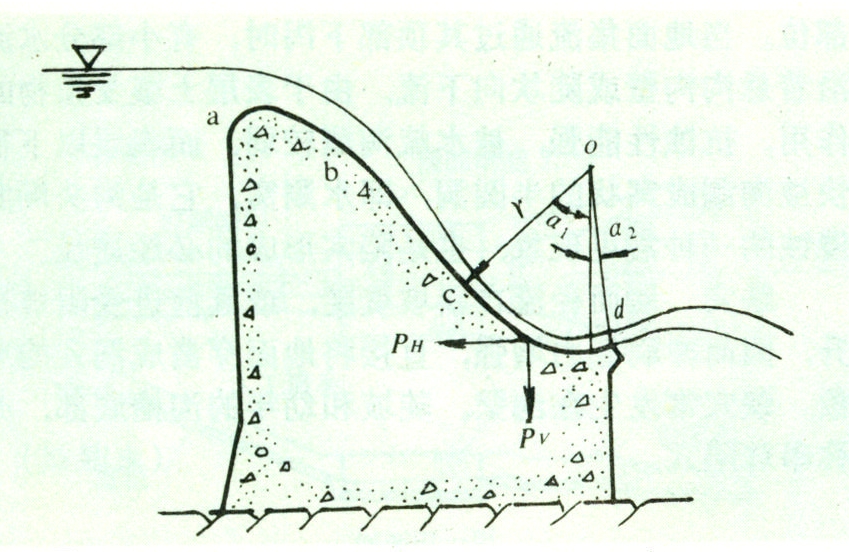

图1 溢流坝面动水压力计算图
动水压力
总动水压力的铅直向与水平向分力分别为：
动水压力
以上各式中，α1、α2为反弧段cd最低点两侧的弧段所对的中心角；γ为反弧的半径；γ为水的容量；q为单宽流量；g为重力加速度；V为反弧段上的流速。Pv、PH可认为作用在反弧段的中点。
辅助消能设备表面的动水压力（图 2）很难通过计算确定。根据实验，水流对横断面为正方形的消力槛的动水压强为：

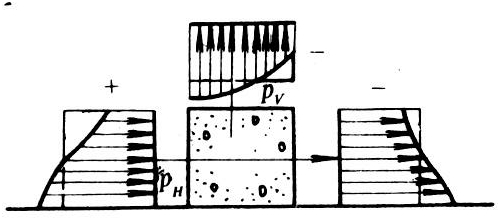

图2 消力槛动水压力计算图
动水压力
式中 ξ为系数，当槛顶水深为槛高的3～6倍时取以下值：计算作用在槛上、下游面的水平向平均动水压强（两侧的向量和）时，ξ＝0.6～0.9；计算作用在槛顶面的铅直向平均动水压强时，ξ＝0.5～0.8。
