在壅水坝内设置廊道引水，并利用廊道顶部栏栅的筛析作用防止大粒径沙石入渠的有坝取水方式。适用于坡陡流急、挟带大粒径沙石较多的山区河流上。因始建于奥地利的蒂罗尔（Tirol）地区，故又称蒂罗尔式取水。其主要建筑物为高度很小的底栏栅坝，一般垂直水流方向布置；坝体内设取水廊道，廊道顶部安置栅条断面为梯形、矩形或其他形状的金属栏栅（图1，b）。当水流通过坝顶时，部分或全部水流经栏栅间隙进入廊道，然后流向岸边的渠道、隧洞等输水道。由于栏栅的筛析作用，可防止粒径大于栅隙的沙石进入廊道。

底栏栅取水枢纽的组成，根据河流水文泥沙条件及引水比的不同，除底栏栅坝外，还可能包括溢流坝、泄洪冲沙闸、导沙坎及上、下游导流建筑物等。图1所示枢纽，布置简单，施工方便，造价低廉，适用于河道流量不大，大粒径泥沙较少的小型工程。当河流中大粒径泥沙较多，引水比较高时，常采用图2的布置形式，加设冲沙闸及导沙坎，以提高防沙效果，减轻栏栅的堵塞。由于底栏栅式取水在山区河流有其突出优点，世界各国已广泛采用。中国从19 58年在新疆维吾尔自治区修建第一座底栏栅式取水枢纽以来，此类取水枢纽在西北地区及南方山区的灌溉工程及小水电建设中得到迅速推广，工程规模日趋扩大，取水流量已达35米³/秒。

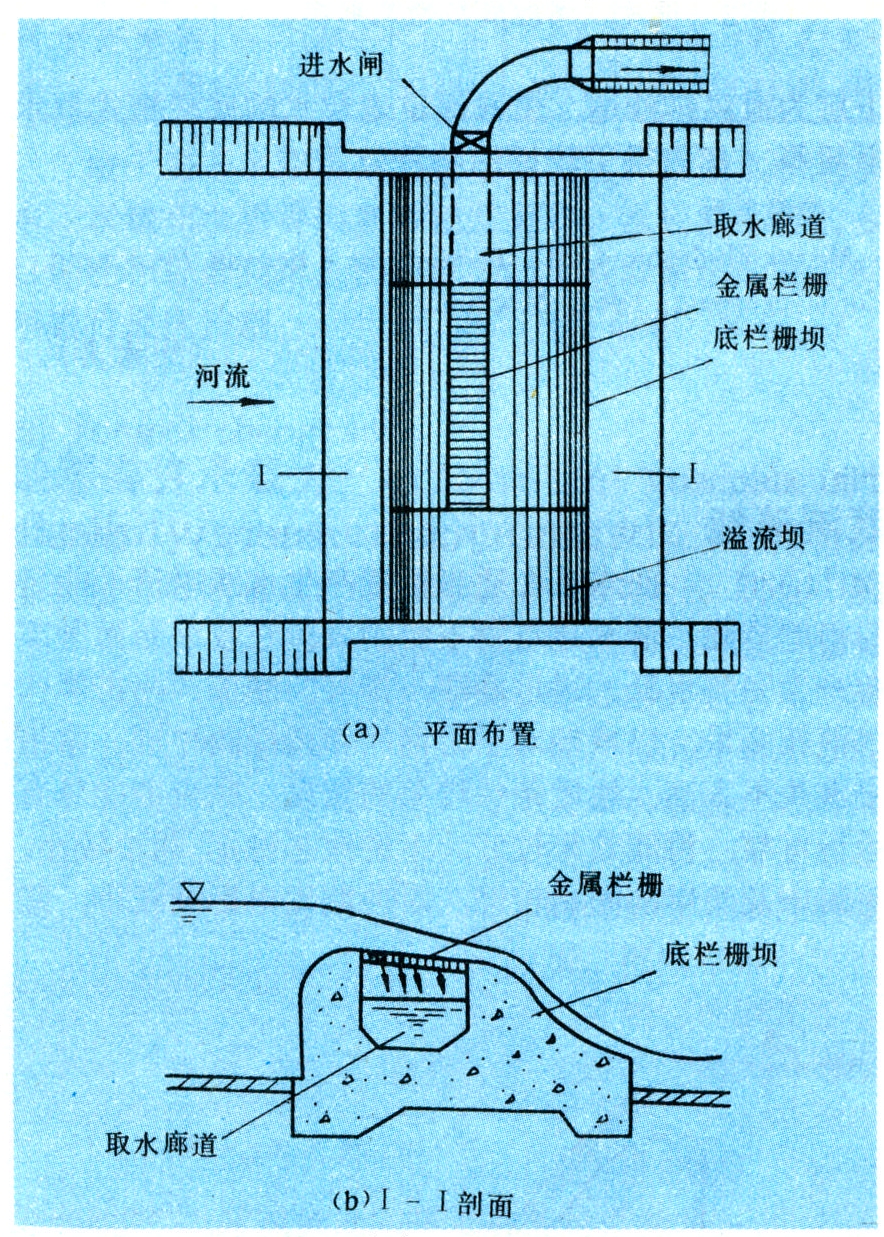

图1 不设冲沙闸的底栏栅式取水

底栏栅式取水存在的问题是：通过底栏栅从水流底层取水，致使大部分粒径小于栅隙的泥沙进入渠道；洪水期大量沙石及漂浮物流经栏栅，易造成栅隙堵塞。为此，对枢纽布置及建筑物结构提出了不少改进措施：如底栏栅坝前设人工弯道防沙；底栏栅坝顶设墩，坝顶及墩顶均设栏栅引水，利用坝墩引起的反向底流防沙，形成分层式底栏栅取水；上层为栏栅及取水廊道，下层为泄洪排沙道，引取河道表层水的底栏栅式取水枢纽等。都取得了较好的防沙效果。

图2 设冲沙闸的底栏栅式取水
