闸坝下游渗流出口处的水力坡降。可用流网法或解析法（如阻力系数法）求得。如已绘制出某渗流区的流网图，可根据渗流出口处的流网网格求得出逸比降如下：

出逸比降

式中 J为出逸比降；△L为渗流出口处某一流网网格的平均流线长度；△H为渗流在该网格内的水头差（即组成该网格的两条等势线间的水头差）。

在无粘性土中，当出逸比降超过管涌的临界坡降（见渗透变形）时，渗流将把土粒由小至大逐个带走，引起管涌破坏；在粘性土及无粘性的非管涌土中，当出逸比降超过流土的临界坡降时，在渗透动水压力的作用下，位于渗流出口处的土体可能整体浮动，发生流土破坏。因此，工程设计中常通过合理的地下轮廓布置，将出逸比降控制在允许的范围之内，以防止发生有害的渗透变形。

渗流出口处的允许出逸比降可从表中查出。

降低出逸比降防止渗透变形的有效办法，是适当加深地下轮廓末端齿墙深度（或设置短板桩），并在渗流出逸面上铺设反滤层（用于无粘性的管涌土）或盖重（用于粘性土和无粘性的非管涌土）。反滤层通常由2～3层不同粒径的石料组成，沿渗流方向自下而上由细到粗分层铺设（见反滤层）。盖重由块石等透水性很强的材料组成（如图所示），用以增加垂直向下的压重，使土体不致被渗透动水压力所抬起，即使

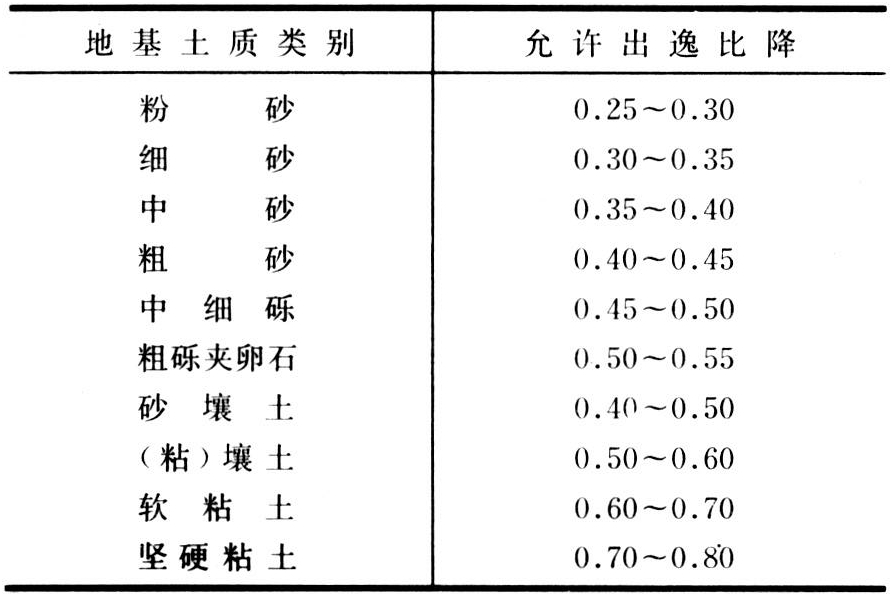

各种土基上闸坝设计的允许出逸比降

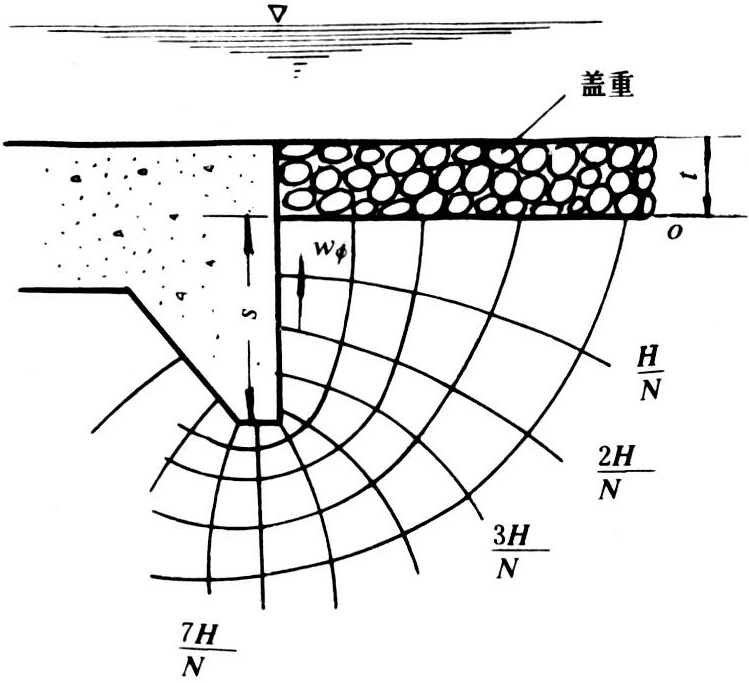

流土计算简图

出逸比降

式中为土的浮容重（千克/米³）；为石料的浮容重（千克/米³）；γ为水的容重（千克/米³）；S为齿墙的有效深度（米）；t为盖重的厚度（米）；J为平均渗透坡降，即以齿墙端点与渗流出逸面之间的水头损失除以齿墙的有效深度S。如果闸坝下游渗流出口处设有反滤层或盖重，上表所列的允许出逸比降可提高30～50%。
