埋设在土石坝下面的洞形和管形过水建筑物，又称坝下涵洞或坝下埋管。坝下涵管可用于引水、泄洪、冲沙、放空及施工导流等。按洞内水流形态可分为无压和有压两种。

图1 坝下涵管剖面图

坝下涵管由进口、洞身和出口三部分组成（见图1）。涵管进口有塔式（见塔式进水口）、斜坡式（见斜坡式进水口）及分层取水式（见分层取水式进水口）等布置型式。一般在进口设置闸门，控制流量，并便于检修管道。灌溉引水的小型坝下涵管也可在出口处设置闸阀，发电引水的坝下涵管，出口接压力管道通至水电站厂房。其它功用的坝下涵管，根据出口处的水流、地形、地质等条件设置适当的消能防冲设施。有压涵管的管身多采用圆形钢筋混凝土管。无压涵管多为圆拱直墙式，可用混凝土、浆砌石等圬工材料建造，也可采用圆形混凝土管。坝下涵管的设置高程，应在不影响功用的前提下尽量提高，以减小管身荷载并缩短管身长度。

土坝坝下涵管如产生裂缝或断裂，或管身与坝体填土结合不良，都可导致坝体填土产生渗流破坏，威胁土坝安全。对于有压涵管，管内高压水漏入坝体，将抬高浸润面，也可能引起坝坡失稳。根据资料统计，因坝下涵管的缺陷造成渗流破坏而导致失事的约占土坝失事总数的15%。为此，坝下涵管应置于较好的地基上，地基较差时，必须加固处理。为改善管身及地基的受力条件，可在管身与地基之间设置座垫（见涵管座垫）。为防止不均匀沉降或温度变化而造成洞（管）身断裂，须沿洞长每10～20米设一变形缝，缝的构造应能适应洞身变形且不漏水。为防止沿管外壁产生集中渗流，须在管外侧设置截渗环。

图2 坝下廊道式压力管道断面

坝下涵管的断面尺寸通过水力计算确定。根据任务与运用要求，坝下涵管可设计为有压的或无压的。按无压设计的涵管，不允许按有压运用；按有压设计的涵管，不允许出现有压与无压交替作用的不稳定工作状态。坝下涵管的结构设计，直接与涵管的埋置方式有关。涵管主要的埋置方式有沟埋式、上埋式和隧洞式。应根据不同的埋置方式确定结构设计的荷载和计算方法。用于引水发电的坝下高压管道，可设置在廊道内，以确保工程安全并便于检修，这时的廊道属于不过水的坝下涵管（见图2）。廊道式的坝下涵管，可兼作施工导流之用。

中华人民共和国建立以来，在中小型灌溉水库工程中较普遍地采用了坝下涵管，并在基岩较差的大型土坝枢纽中也成功地建造了大型坝下涵洞。河北省岳城水库的坝下涵洞断面形状见图3，为无压涵洞，共九孔，其 中2～9孔用以泄洪，总泄流量为42 00米 ³/秒。运行情况良好。阿尔及利亚的西地默罕默德本奥达坝，建在软弱岩基上，坝高64米，也采用了大型坝下无压泄洪涵洞，总泄流量达4800米³/秒。

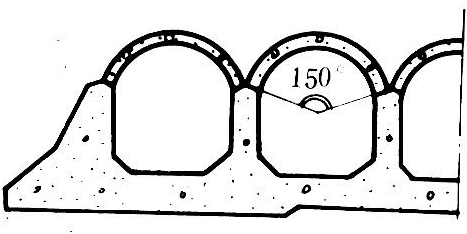

图3 坝下涵洞洞身剖面
