用于测定林分单位面积林地上胸高断面积的一种楔形棱镜片（即光楔）。又称森林调查员棱镜。在美国书刊中有时称布鲁斯棱镜，在苏联则常称阿努钦棱镜。最早为德国的穆勒（G.Müller）所创制使用。中国先后由刘元本、周昌祥与刘元本合作，分别采用光学玻璃与优质有机玻璃，引进制成棱镜角规进行推广。棱镜角规是一种简单的光学角规（图a）。
用于测定林分单位面积林地上胸高断面积的一种楔形棱镜片（即光楔）。又称森林调查员棱镜。在美国书刊中有时称布鲁斯棱镜，在苏联则常称阿努钦棱镜。最早为德国的穆勒（G.Müller）所创制使用。中国先后由刘元本、周昌祥与刘元本合作，分别采用光学玻璃与优质有机玻璃，引进制成棱镜角规进行推广。棱镜角规是一种简单的光学角规（图a）。如光楔的顶角为α、偏方角为δ、玻璃折射率为η，则利用这种顶角相当小而使光线偏折产生偏向角的特性，观察物体造成物体虚象向顶角一方位移，其位移量与偏向角大小及观察距离有关。取偏向角作为角规的规角（对照角）根据可计算设计出不同视角的光楔顶角，即可制作棱镜角规。应用方法与记数规则如图b所示。为提高观测的准确性，可将棱镜角规安装在低倍单筒望远镜的物镜前方。棱镜角规在坡地应用时，一般采取使镜片竖向倾斜角与坡度近似进行观测。因此，有的把棱镜角规安装在手水准器上，先测出坡度而使镜片竖向倾斜角在手水准器上固定，然后进行改进坡度的角规观测。利用等顶角的双圆光楔（见光学测树仪）成对安装成可变棱镜角规，即通过双圆光楔作同步异向转动，可获得不同大小的偏向角。

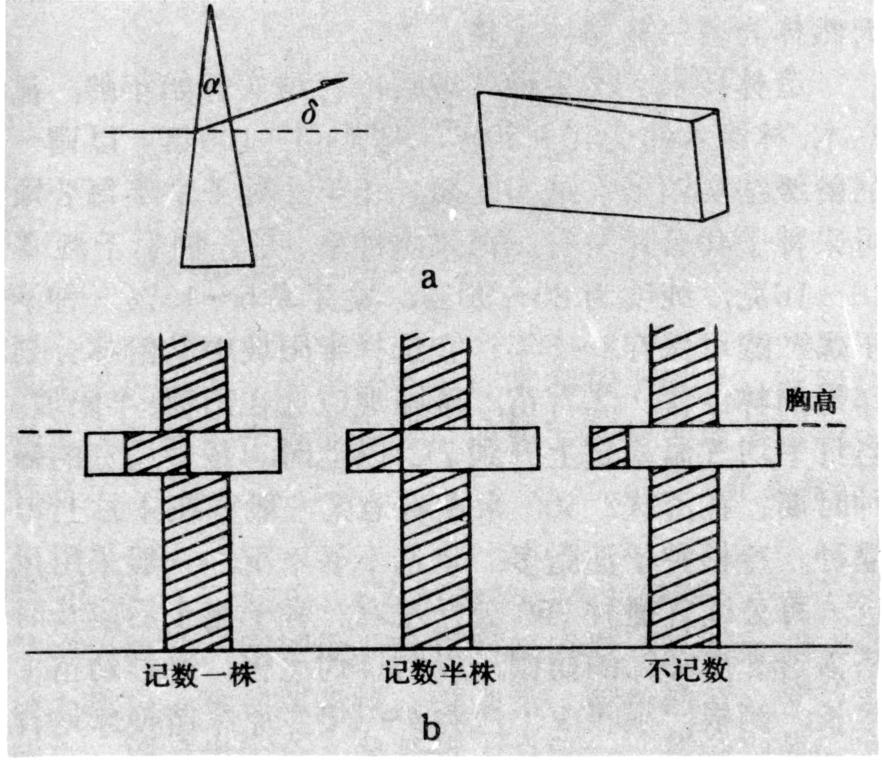

棱镜角规（a）及应用（b）
